Se utiliza un tractor de empuje para cosechar patatas en áreas pequeñas y medianas. Una excavadora de papas para un tractor a pie es un equipo obligatorio en este caso, porque el trabajo agrícola es impensable sin herramientas, dispositivos y equipos especiales. Los tiempos difíciles del trabajo manual son cosa del pasado.
Cualquier modelo de excavadora de patatas tiene el mismo principio de funcionamiento. Su principio debe describirse de la siguiente manera: dientes o ramitas, que se hunden en el suelo, alcanzan tubérculo a tubérculo en la superficie. Cada papa se levanta del nido y se cosecha a mano muy rápidamente..
Tipos de excavadoras de patatas
Hay varias docenas de modelos de dispositivos en el mercado, pero solo hay dos tipos:
- Excavadora de patatas simple. Accesorios convencionales para pala o arado con varillas o púas soldadas. Arado: la pala corta el suelo y levanta las frutas maduras hacia afuera a lo largo de los dientes. Resulta que el exceso de tierra se filtra de los cultivos de raíces en el proceso de aflojar y levantar el suelo. Todos los tubérculos del nido permanecen en la parte superior. La peculiaridad de una excavadora de patatas simple es que se instala en cualquier tractor de empuje o en un tractor pequeño de cualquier potencia..

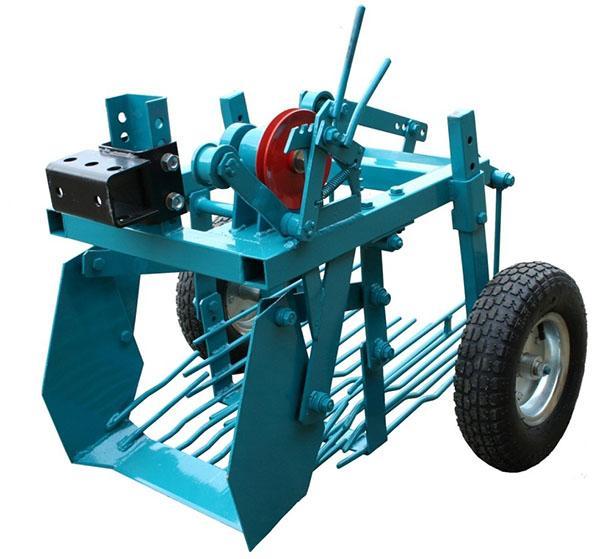

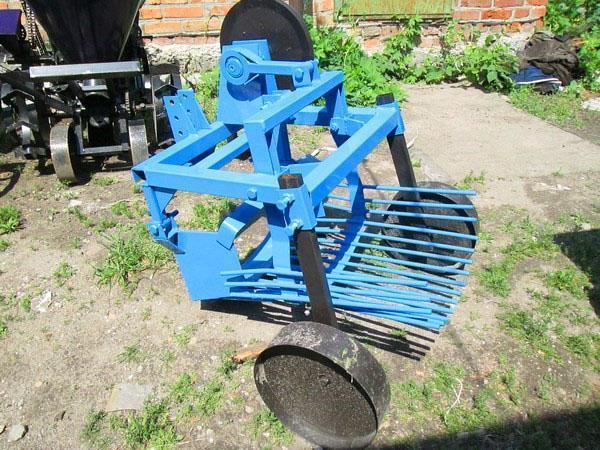

- Excavadora de patatas vibrante. Se trata de una excavadora de patatas con cinta transportadora para un tractor a pie. Equipado con rejilla de cribado o rejillas que encajan en las ruedas de apoyo. También se proporciona una parte en el diseño. En el proceso de arado, el suelo se corta y luego se eleva junto con los cultivos de raíces a la celosía. En la parrilla, las papas se tamizan del suelo y la parte superior. Además, las raíces caen a lo largo de la celosía hasta la superficie del sitio. Al final, es fácil de cosechar en bolsas de una excavadora de papas..
El equipo agrícola de este tipo se produce bajo diferentes marcas, tiene varios tipos de sujetadores. Antes de comprar, es mejor asegurarse de que el dispositivo se ajuste a su modelo de cultivador..
Varios modelos populares principales para cultivadores:
- Ordinario “KKM-1”.
- Ordinario “KVM-3”.
- Explorador de jardín regular.
- Vibrante “Neva”.
- Vibración “Poltavchanka”.
El precio de una excavadora de patatas para un tractor a pie de esta lista varía de 7.000 a 12.500 rublos. En la temporada de verano, los precios, por supuesto, pueden aumentar..
Es importante que los modelos enumerados de excavadoras de patatas sean exactamente adecuados para el tipo de accesorio de los tractores de conductor a pie:
- “Fuegos artificiales”.
- “Neva”.
- MTZ.
Excavadora de patatas casera para tractor a pie
Vale la pena hacer una excavadora de papas manual para áreas compactas. Los tipos industriales de equipos para grandes áreas se compran mejor a los fabricantes.
El equipo de vibración simple es fácil de fabricar con los siguientes materiales:
- Canal de hierro.
- La pieza no mide menos de 5 milímetros. Se requiere acero fuerte para la acción. Una hoja circular usada o cualquier otro acero de alta velocidad es perfecta..
- Esquinas de hierro de metal laminado.
- Barras de acero o hierro. Es mejor usar barras de refuerzo con un diámetro pequeño..
El modelo de vibración debe realizarse a partir de una base o marco. El diseño debe incluir:
- base (el marco antes mencionado);
- sistema de suspensión;
- varillas de ajuste;
- elementos móviles (ruedas o tacos).

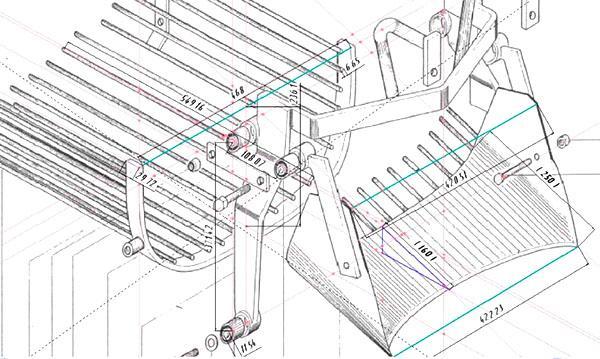

Dibujo de una excavadora de patatas vibratoria para un tractor a pie:
Herramientas necesarias
No puedo prescindir de:
- muelas;
- maquina de soldar;
- grabador o taladro;
- cuadrado y nivel;
- placas de montaje;
- pernos de acero con tuercas.

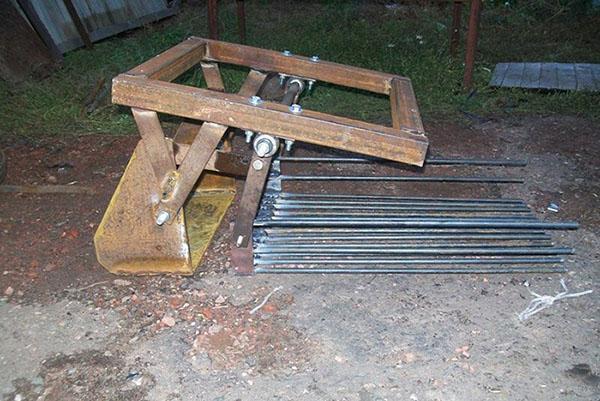

Creación de modelos de vibración
Reglas para la fabricación de cada pieza por separado y el montaje de todo el mecanismo..
La Fundación
Es óptimo utilizar un tubo de perfil cuadrado de 40 x 40 mm. Es mejor tomar una pieza de trabajo de 4 metros en metal laminado y dividirla en segmentos de 120 y 80 centímetros. Obtenemos cuatro vigas de soporte..
De estos, debe soldar la base en forma de rectángulo en ángulo recto. Sus dimensiones serán de 120 por 80 centímetros..
Soporte para varillas
Es necesario soldar puentes no en el medio del marco (rectángulo), sino en un cuarto de su longitud..
En el reverso de la base, fijamos los tubos cuadrados en posición vertical mediante soldadura. Están ubicados fuera de la base para montar el eje. Posteriormente se instalan ruedas en el eje..
Con un taladro o un grabador, haga un agujero de 1 cm en un lugar conveniente para sujetar.
Racks verticales
Nos retiramos 5 centímetros del borde del marco y soldamos el perfil cuadrado. Su longitud no supera los 50 centímetros. Después de 15-20 cm, también arreglamos el perfil cuadrado mediante soldadura, pero ya de 40 centímetros de largo. Después del segundo soporte, medimos ya 40 centímetros y fijamos el perfil de 30 centímetros mediante soldadura..
Como resultado, la estructura parece un par de escaleras descendentes de metal..
Rigidez para racks
Necesitas arreglar las rejillas en la parte inferior de la estructura. Para ello, se utiliza una tira de metal de 0,4 – 0,5 mm. Los postes deben soldarse a 45 grados, soldando adicionalmente las tiras juntas.

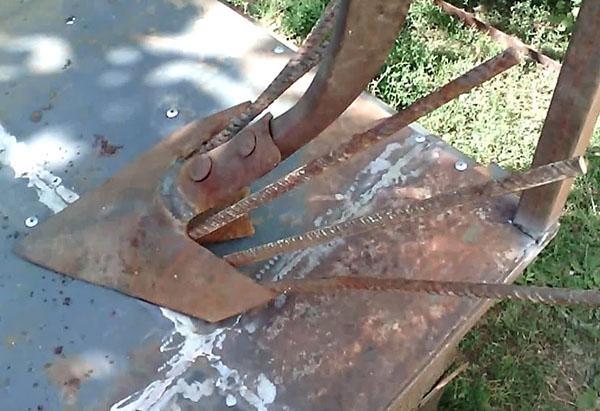

Reja de arado o ralo
Creación de la parte de trabajo de la excavadora de patatas. La reja de arado casera debe hundirse en el suelo mientras se excava en las hileras de papas para cosechar.
Para hacer un ralo, necesita metal de 0,3 mm de espesor. Se cortan dos cuchillas “de trabajo” según el dibujo y se suelda un arado casero. Para dar una forma volumétrica, conveniente para agarrar el suelo, debe golpear el centro de las cuchillas con un martillo, habiendo asegurado previamente toda la estructura con una varilla de fijación..
Fabricación de tableros inclinados

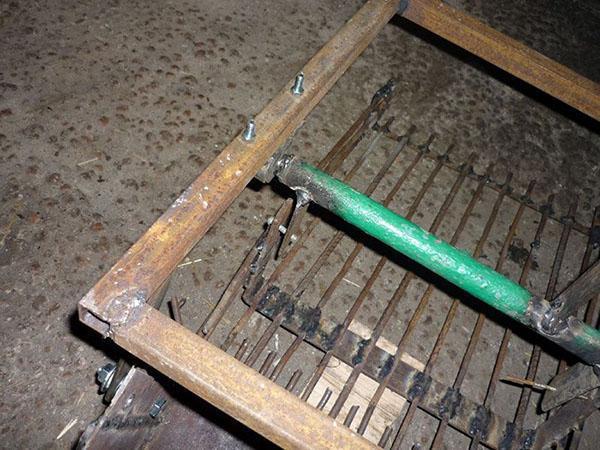

La tabla inclinada es una continuación del diseño de la excavadora de patatas, o más bien varillas de acero soldadas a la base. La forma más sencilla de utilizar barras de refuerzo es de no más de 10 mm de diámetro y hasta 120 centímetros de largo. Cada 4-5 centímetros, debe soldar el refuerzo, como se muestra en la foto..
Varillas de ajuste
Elemento opcional, porque el ajuste solo es necesario en suelos problemáticos (aguados).
Las varillas pueden ajustar fácilmente el ángulo deseado para la inclinación de la tabla de refuerzo (inclinada). La forma más fácil es hacer una estructura móvil en forma de marco, en la que se encuentra la tabla inclinada. El marco se aprieta con tornillos convencionales..
Ruedas de apoyo
La construcción de una excavadora para un tractor de empuje, creada por sus propias manos, debe estar equipada con ruedas móviles para facilitar la operación y el movimiento..
Es más beneficioso equipar la excavadora con ruedas de una carretilla de jardín con un neumático ancho. Adquirimos ejes, los fijamos al cuadro e instalamos las ruedas. Es más fácil arreglar las ruedas con una horquilla (como en el dispositivo de una carretilla de jardín).

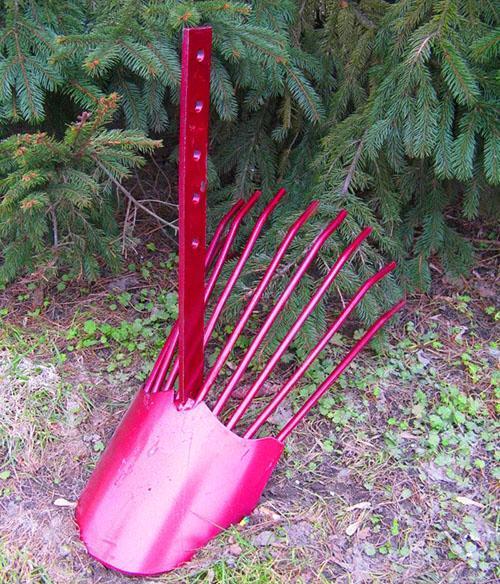

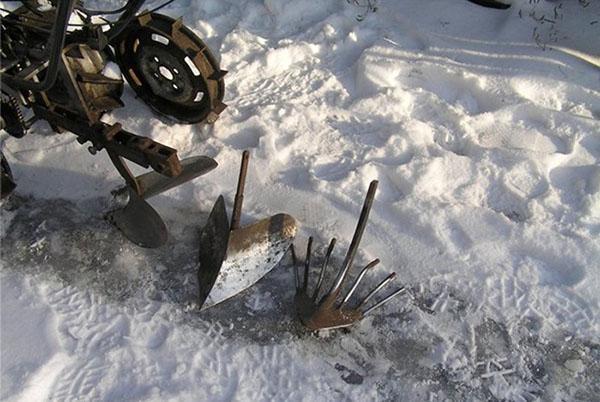

La excavadora de patatas más sencilla para un tractor a pie
La excavadora de patatas tipo lanceta es el tipo de accesorio más sencillo para un cultivador. La fabricación no requiere materiales especiales, dibujos y medidas complejos..
Necesitará un bípode, pero es fácil de cortar, por ejemplo, de una pala vieja. Haga las varillas de refuerzo o adapte los dientes de las horquillas viejas. Un propietario ahorrativo siempre encontrará uso incluso para herramientas de jardín viejas y rotas..
Para el uso exitoso de equipos caseros, debe conocer el grado de densidad del suelo en el sitio. De lo contrario, el uso de una excavadora de patatas de este tipo resultará inconveniente..
Simplemente conéctelo a cualquier modelo de cultivador o mini tractor. No hay unidades móviles en la estructura, por lo que no hay nada que romper..
