La reparación del taladro percutor es difícil debido a la disposición de las unidades con interfaz mecánica y unidad de potencia. Todas las piezas tienen tolerancias micronizadas y una secuencia de acciones verificada. Por lo tanto, es necesario garantizar el cuidado y el funcionamiento técnico adecuados de la herramienta de acuerdo con los requisitos de las instrucciones, extendiendo así el período de revisión..

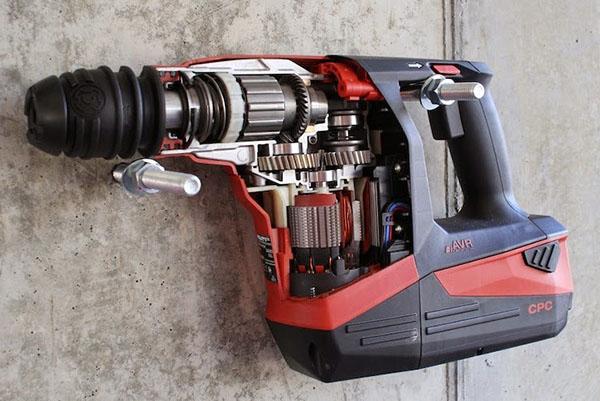

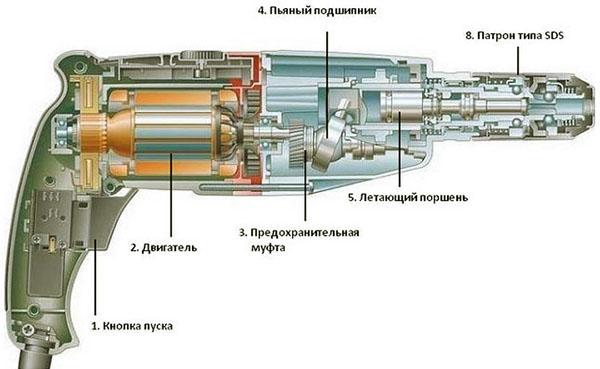

Dispositivo de perforación
Son pocos los usuarios del instrumento que han estudiado no solo el orden de presión de las palancas y botones, sino que también entienden lo que sucede en el mecanismo como resultado del comando recibido. Sin conocer la interacción de las unidades, es imposible realizar la más mínima reparación del punzón..
Hay signos de mal funcionamiento que se relacionan con la unidad de potencia y, a veces, se produce desgaste mecánico o rotura de piezas..

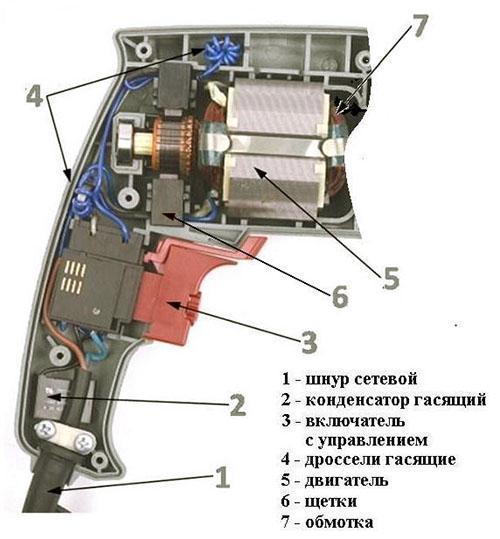

Sección de potencia de un instrumento de percusión
Los diagramas y equipos eléctricos se concentran en una parte y se presentan en una sección en la foto..
Los síntomas de mal funcionamiento que requieren el reemplazo de piezas o la reparación del martillo perforador en la sección de potencia pueden ser los siguientes:
- cuando el dispositivo está encendido, se disparan los fusibles de red;
- el dispositivo no se enciende;
- cuando se trabaja, aparece humo con un olor acre;
- el dispositivo emite chispas durante el funcionamiento;
- los giros no están regulados.

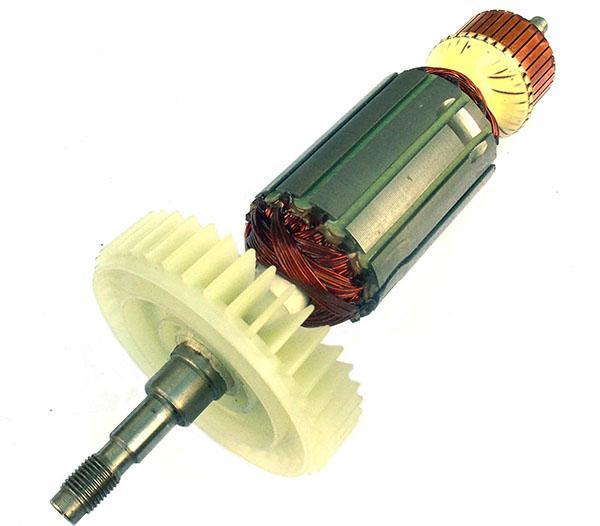

Puede encontrar la razón por la que el dispositivo no se enciende con un probador. Debe buscar una brecha en el esquema, de simple a complejo. Verifique las conexiones, limpie los contactos. La parte más difícil y costosa que falla es el ancla del taladro percutor. Este es el corazón del motor, formado por bobinas de cobre interconectadas y unidas por láminas. En el caso de una ruptura del aislamiento entre los cables, se produce un cortocircuito en cualquier lugar y es necesario rebobinar o reemplazar todo el colector..
Para determinar que el anclaje del taladro percutor está defectuoso, puede ver el devanado quemado, los rastros de humo de las láminas o la prueba de un cortocircuito. El daño se puede eliminar con un cuidado oportuno, limpiando las piezas del polvo, que es la causa principal de todos los problemas. Si las chispas provienen del motor, el ancla debe limpiarse con un hisopo con alcohol o una banda elástica regular de la escuela, retire los depósitos de grafito del colector.

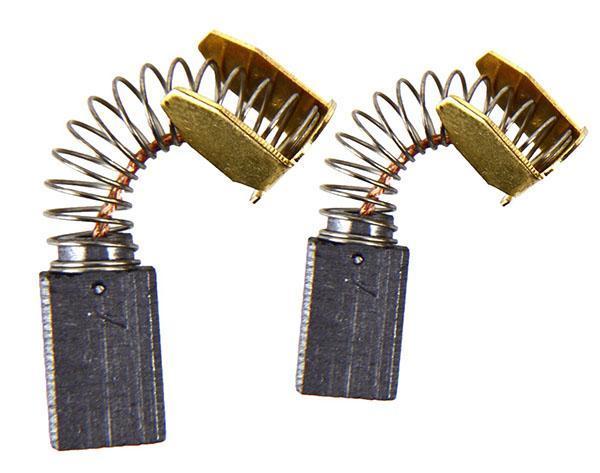

La segunda parte importante del motor son las escobillas de carbón o grafito. Es a través de los contactos móviles que una carga eléctrica ingresa al núcleo, creando un par inducido por el EMF. Los cepillos de martillo giratorio son el contacto que conecta el colector giratorio a la fuente de alimentación..
Dos elementos siempre funcionan por parejas. Se presiona una placa de carbono o grafito contra el colector. Como resultado de la fricción constante contra el colector giratorio, las placas se desgastan y el contacto se rompe. Un síntoma de mal funcionamiento será una chispa en el colector, posiblemente el motor no esté acelerando. Independientemente del estado de desgaste, ambas placas se cambian simultáneamente. La mayoría de los modelos de herramientas tienen indicadores de desgaste de las escobillas que advierten al usuario por adelantado.
Es posible que las rotaciones del perforador no se regulen debido a un mal funcionamiento del UUD, luego es necesario reemplazarlo, el dispositivo no se puede reparar.
Fallos mecánicos y su eliminación.
Para encontrar este o aquel mal funcionamiento, debe llegar al nodo deseado. Cualquiera de las partes extraídas sucesivamente se examina cuidadosamente para detectar la presencia de:
- grietas
- papas fritas;
- rebabas o rayones.
En la mayoría de los modelos, se desmontan en dos mitades, pero cada uno de los martillos perforadores tiene sus propias características. Cómo reparar correctamente un golpe con sus propias manos, mire el video:
Un signo de avería puede ser:
- negativa a realizar una función;
- sonidos extraños dentro del mecanismo y calentamiento excesivo de la carcasa;
- los modos no cambian;
- la grasa fluye.

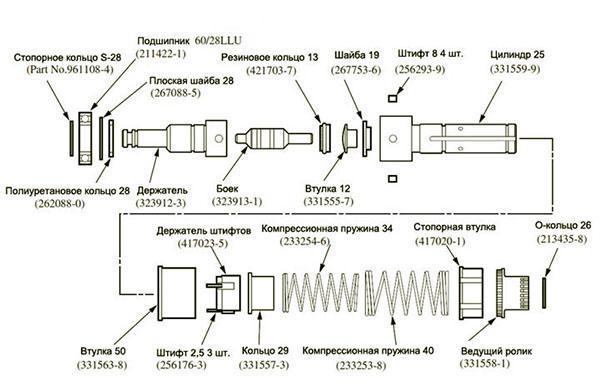

Cada uno de los letreros puede ser el resultado de la avería de cualquiera de las partes que se retiran en la secuencia que se muestra en el diagrama. Ensamble la herramienta en orden inverso. Las piezas de repuesto para un martillo perforador deben comprarse de acuerdo con las especificaciones del manual de servicio..
Una de las razones de las fallas mecánicas es a menudo un mantenimiento insuficiente de la unidad que funciona en condiciones difíciles. Las medidas preventivas no son difíciles y la vida útil del instrumento se prolongará significativamente. De acuerdo con las reglas de operación, es necesario:
- renovar la lubricación de la caja de cambios cada seis meses;
- después de 6 meses, inspeccionar y limpiar los cepillos y la parte adyacente del colector;
- al final de la jornada laboral, limpie el perforador con una aspiradora;
- recuerde aplicar lubricante a los vástagos de la herramienta de ranurado para sellar contra el polvo y evitar el desgaste del dado.
No ejerza esfuerzo físico al trabajar con el taladro percutor, el percutor y las juntas se desgastan, el operador se cansa e irrita..
Objetivos y propósitos de la lubricación de herramientas

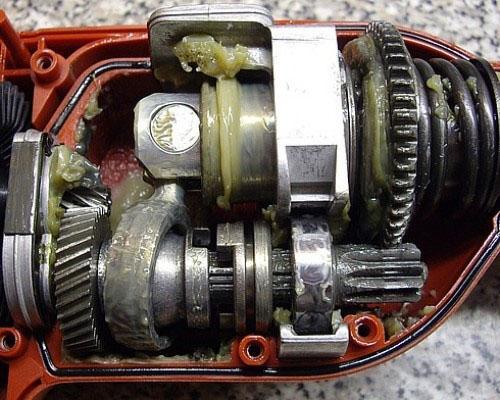

La rotura de la herramienta a menudo se debe a una lubricación faltante, deficiente o inadecuada. El desgaste abrasivo se reduce si todos los huecos y cavidades se cubren con una capa de anticongelante y la limpieza se lleva a cabo de manera oportuna..
El tipo de lubricante para engranajes es diferente de la formulación del vástago. Cada fabricante recomienda utilizar un lubricante de martillo específico especificado en las instrucciones con la frecuencia deseada..
Hay pautas generales para todas las perforadoras de roca. Las cajas de engranajes deben recibir aceite de consistencia líquida, vertido en un orificio especial. Para todas las unidades, sin duda, puede utilizar grasa Bosh y Makita destinada a cajas de cambios, que es lo que hacen en los centros de servicio..
Una selección incorrecta o un llenado excesivo de grasa pueden provocar un sobrecalentamiento de la caja de cambios..
Para lubricar los vástagos del equipo de trabajo antes de insertarlo en el mandril, se utiliza una grasa más espesa de los mismos fabricantes. En este caso, el punto de fijación del vástago en el mandril y el percutor están protegidos para que no se manipulen. Llenar todos los huecos con grasa protege la unidad de la entrada de polvo.
Es necesario lubricar los lugares indicados en las instrucciones. Y ciertamente es perjudicial agregar lubricante al embrague. En el caso de una detección repentina de falta de lubricación en la caja de cambios, puede usar la composición doméstica, Litol-24 Lux, pero el lubricante no es adecuado para perforadoras de roca inalámbricas, ni siquiera temporalmente..
El dispositivo de la unidad de trabajo y el equipo del punzón.

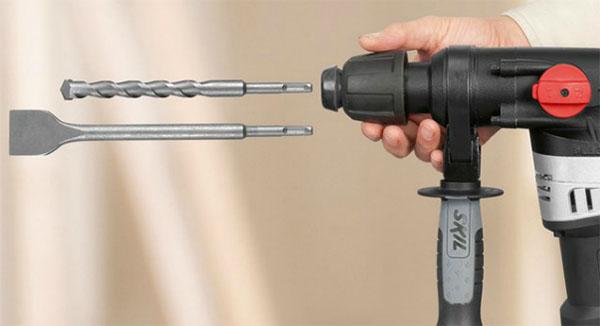

El taladro percutor tiene un portabrocas en el que se fijan las herramientas de trabajo. Para perforadoras de roca profesionales de servicio pesado, los mandriles SDS max solo aceptan vástagos de 18 mm con cinco ranuras longitudinales, que encajan en la ranura del perfil de mandril correspondiente.
La herramienta ligera y mediana está equipada con un portabrocas SDS plus, que permite el uso de una herramienta de ranurado con cuatro ranuras longitudinales y una sección transversal de 10 mm. El portabrocas de taladro percutor está diseñado para que solo pueda aceptar herramientas destinadas a él. Si inserta un accesorio inadecuado, no encajará en el enchufe o se instalará de lado. Si intenta trabajar, el punto de conexión colapsará. Pero los taladros no tienen un vástago estriado. Se utiliza un mandril de sujeción, que se instala en el perfil SDS. Pero al mismo tiempo, la herramienta se alarga. El portabrocas puede ser de sujeción rápida o llave. El adaptador solo se utiliza con el portabrocas SDS +, ya que el taladro percutor más potente no tiene la función de taladrar sin martillar..
El perforador es una herramienta multifuncional. Puede usar modos:
- choque;
- percusión con perforación;
- taladrar si hay un mandril especial.
Para la operación de martilleo, se utilizan muchos dispositivos para facilitar el trabajo manual..
El impacto con perforación se realiza solo con el uso de brocas de taladro percutor:
- Bóer;
- corona hueca;
- astilladora.
Un taladro es una herramienta que tiene un vástago de un perfil especial, una parte de trabajo, que es un tornillo y una punta de acero especial con un punto de centrado. La destrucción del material no se produce raspando, sino picando la roca. Al mismo tiempo, se produce un impacto con un giro, como resultado de lo cual las piezas astilladas se eliminan a lo largo de la superficie helicoidal de la pieza de trabajo..

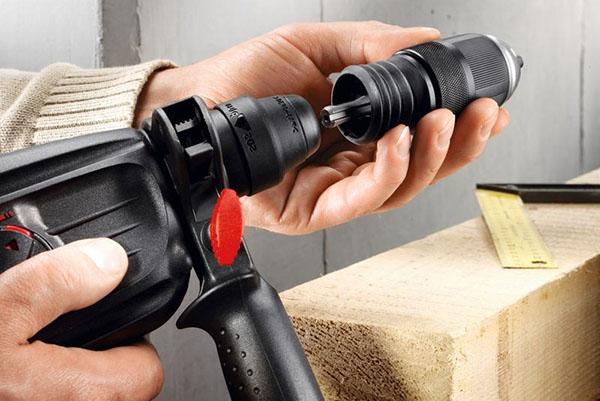

Los taladros para un taladro percutor se instalan cuando se trabaja en modo sin golpes. Con esta herramienta, un taladro percutor ligero puede funcionar como un taladro para madera normal. Si es necesario, el dispositivo se puede utilizar para apretar sujetadores si se proporciona la función inversa..
Se necesita una corona hueca para un paso directo para el enrutamiento de cables o para crear huecos en el cuerpo de la estructura para instalar dispositivos. La corona crea un pasaje anular, dejando la columna en el medio. Dado que la boquilla tiene un perfil dentado especial, el refuerzo metálico en el hormigón inutilizará los cortadores..
Los huecos en la pared se pueden hacer con una cuchilla especial para cincelar, pero los agujeros no se verán tan limpios como los que se hacen con una corona..
Bouchard se ha considerado durante mucho tiempo una herramienta de escultor. Los artesanos utilizaban martillos abujardados forjados y cruzados. Es un instrumento de percusión similar a un martillo con un percutor dentado. Con un martillo de forja, el escultor cortó todo lo innecesario del bloque de piedra y la cruz dio forma a la piedra..

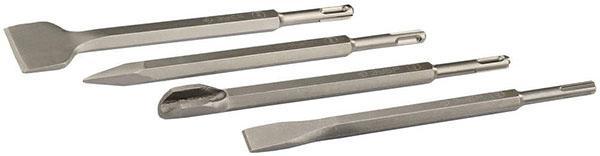

Cuando utilice un modo de percusión, utilícelo con accesorios:
- espátula o cincel plano;
- cima;
- cincel de canal;
- Bouchard.
La hoja del punzón está diseñada para nivelar superficies de materiales duros. Con la ayuda de este equipo, puede quitar las baldosas de las paredes, eliminar las irregularidades de la superficie del hormigón endurecido. La corrección de algunos defectos al instalar aberturas en la construcción de varios pisos se lleva a cabo con esta herramienta. El cincel de perforación de roca que se usa en concreto viene en una variedad de anchos, dependiendo de la aplicación. Apto para todos los taladros de martillo perforador. También se utilizan boquillas especialmente diseñadas y con un objetivo estrecho: un cincel, una placa de apisonamiento o un cortador de mortero.
Al desmantelar estructuras de edificios, es necesario crear una fuerza de ruptura. Para la destrucción de un muro o tabique, concentrado en un punto, el impacto del pico lo proporciona la potencia de un perforador.

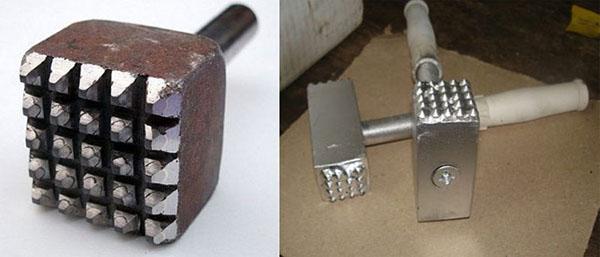

Bouchard presenta una broca fundida a presión, un mazo muy resistente. Los dientes del martillo abujardado tienen punta de carburo y soportan cargas de alto impacto. Quitar de la pared, romper una capa de concreto, derribar una capa de óxido del metal: este es el campo de aplicación del martillo abujardado. Si las paredes se tratan con esta herramienta antes de enlucir, no se requiere refuerzo. No puede utilizar el taladro percutor en modo de balanceo. La consecuencia inevitable será la interferencia..
Reglas a seguir
Durante el funcionamiento, el taladro percutor se calienta rápidamente. Para preservar el rendimiento de la herramienta durante mucho tiempo, es necesario tomar un descanso durante al menos 10 minutos después de 20-30 minutos de trabajo..
En el proceso, al girar la herramienta inactiva, es necesario eliminar las migas y el polvo, limpiar el orificio perforado para facilitar el trabajo de la herramienta. Al perforar agujeros con una sección transversal grande, primero se perforan con un taladro delgado, luego con uno mediano, haciendo un agujero en tres pasos. Las pasadas largas deben perforarse primero con boquillas cortas, reemplazándolas gradualmente por otras más largas..
Después del trabajo, es necesario poner en orden el punzón y las boquillas usadas. Los instrumentos deben estar libres de polvo y almacenados secos en un contenedor..
