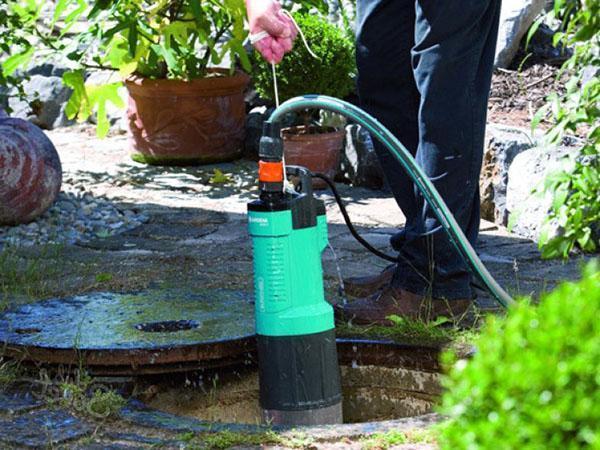

bien bomba sumergible El aumento de agua del pozo solo es posible con una bomba. Una bomba sumergible para un pozo debe cumplir las condiciones: para elevar el líquido a una altura determinada con el caudal deseado, ser segura y confiable. Se puede realizar una elección informada de una bomba, conociendo las características de los diferentes tipos de equipos y condiciones de funcionamiento..

Parámetros técnicos de la extracción de agua de un pozo.

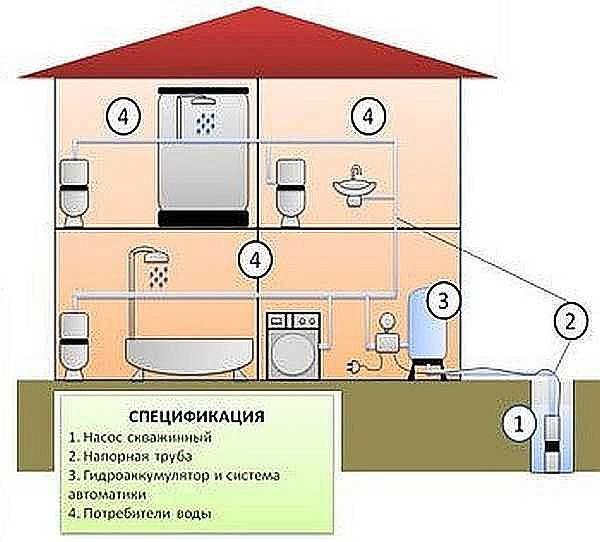

esquema de suministro de agua de un pozo La selección de una bomba sumergible para un pozo comienza con un levantamiento del pozo, suministrando agua a un contenedor de cierta altura o distancia. Los datos iniciales están disponibles en el certificado de pozo:

  • profundidad del pozo;
  • nivel de espejo estático;
  • nivel dinámico: la disminución durante el funcionamiento de la bomba puede ser de 3 a 8 metros;
  • caudal: entrada de agua por unidad de tiempo desde el horizonte.

Con estos datos, es necesario calcular la altura máxima y la capacidad de la bomba. La productividad no debe exceder el caudal del pozo.

Un alto rendimiento provocará un funcionamiento frecuente de la protección contra el “funcionamiento en seco”, puede provocar la pérdida del horizonte de agua debido a un cambio en el movimiento de la fuente..

El cabezal de una bomba sumergible para pozo debe asegurar la subida vertical del agua desde el pozo y el suministro al contenedor. Si la batería está a distancia, cada 10 metros de tubería horizontal equivale a 1 metro de carga. Es necesario tener en cuenta la pérdida por resistencia y flexión del 20% y agregar 10-30 m para crear presión en la tubería. Sume todas las medidas, esta es la altura mínima requerida de la bomba.

La capacidad operativa de una bomba de pozo sumergible se selecciona en función de un caudal de 300 l / h por persona. Al utilizar un almacenamiento de agua, se puede reducir el consumo. Las cargas máximas se compensarán bajando el nivel de la batería..

Tipos de bombas de pozo sumergibles

tipos de bombas sumergibles para pozosHay varios tipos de bombas sumergibles que difieren en su principio de funcionamiento. A menudo se utilizan los siguientes dispositivos:

  • centrífugo;
  • tornillo;
  • vibrante.

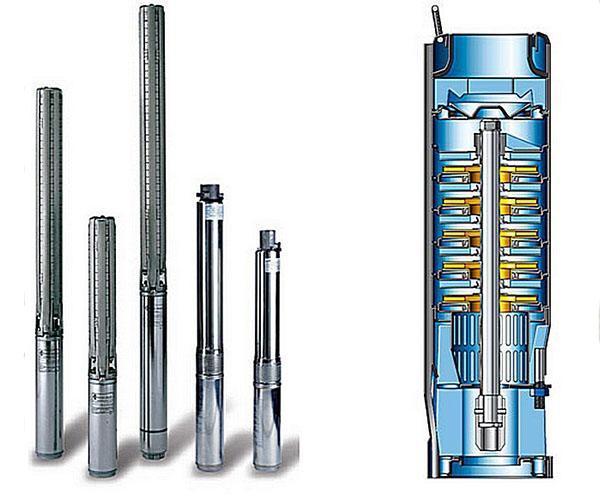

La bomba sumergible centrífuga más utilizada. Los impulsores están ubicados en una carcasa sellada en el eje, impulsados ​​por un motor eléctrico incorporado. El rendimiento y la cabeza del aparato dependen del número de impulsores en el eje. Las ruedas están fabricadas con materiales especiales como policarbonato, acero o noryl. Cuanto más larga sea la carrocería, más ruedas habrá en la estructura, mayor será la potencia del motor. Al mismo tiempo, una tubería de revestimiento con una sección transversal de 120 mm es suficiente para acomodar una bomba en ella..

El equipo en el pozo debe tener una mayor confiabilidad. La automatización de una bomba sumergible proporciona protección contra averías eléctricas, sobrecalentamiento y “arranque en seco”. El líder y desarrollador de bombas sumergibles es la empresa danesa Grundfoz. Las series SP, SQ están diseñadas para su instalación en el fondo del pozo. El precio de una bomba sumergible para el pozo Grundfos es de al menos 30 mil rublos. Pero la bomba es confiable, duradera, puede bombear incluso agua fangosa desde una profundidad de 50 m.

La bomba “Aquarius” costará tres veces más barata. No le teme a una suspensión de arena de hasta 180 g / m3, caídas de voltaje. Pero puede levantar agua desde una altura de hasta 10 metros..

En las bombas de circulación, la altura y la capacidad están inversamente relacionadas. Cuanto más alta es la cabeza, menor es el flujo de agua..

Bombas sumergibles de tornillo

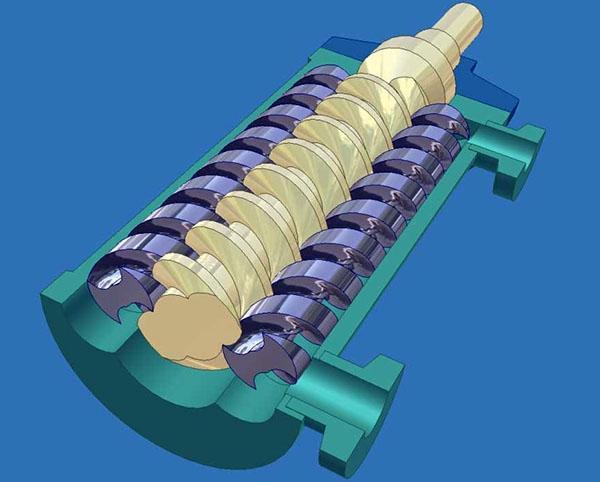

rotor y estator en espiralLa presencia de una rosca interna en el estator y la espiral del rotor de la bomba permiten que el agua muy sucia se eleve en espiral. La bomba se utiliza para crear un lecho limpio en la cámara del pozo al bombear las primeras porciones de agua. Pero su uso posterior no es rentable, ya que la eficiencia del aparato está por debajo del 65%, y es irracional usarlo en pozos con agua limpia..

Las bombas de tornillo aumentan la productividad con un aumento en el número de revoluciones, la cabeza permanece sin cambios.

Las bombas sumergibles de tornillo para agua se pueden adquirir en la empresa Vodoley de la serie BTsPE. Los dispositivos son compactos; la instalación en un pozo de 110 mm es posible. Podéis comprar el modelo bielorruso “Belamos”. La bomba Unipump es mucho más cara que los dispositivos mencionados, pero en términos de propiedades operativas los supera significativamente..

Bombas sumergibles vibratorias

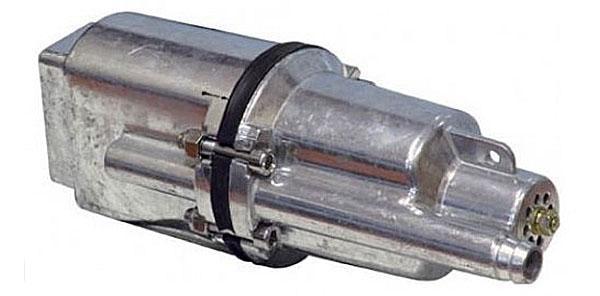

bomba sumergible vibranteLa bomba vibratoria se llama así debido a las vibraciones del diafragma bajo la influencia de fuerzas electromagnéticas de corriente alterna de 50 Hz. Dado que los polos cambian 50 veces por segundo, el número de oscilaciones es 2 veces mayor. Al mismo tiempo, se detecta el temblor de la caja y todo el aparato se llama vibración. La bomba incluye las siguientes unidades y piezas:

  1. El accionamiento de la bomba está representado por un electroimán que representa un núcleo en forma de U con un devanado en una camisa de resina epoxi: un compuesto.
  2. El vibrador es una armadura con una varilla fija con un amortiguador de goma. El amortiguador está conectado por un manguito de goma, que realiza una función aislante y fija el vástago..
  3. La varilla es una varilla que entra en la cámara de agua y se fija desde el lado húmedo..
  4. Cámara de succión de agua con entrada y salida.
  5. Calzas. Cuanto más, mayor es el rendimiento de la bomba. Con su ayuda, se cambia la amplitud del movimiento del pistón..
  6. Las juntas de goma funcionan como amortiguador y válvula de retención.

Estructuralmente, hay modelos con toma de agua superior e inferior. El puerto de succión superior permite usar agua más limpia y sedimentada.

El diseño fue desarrollado en el siglo pasado en la Unión Soviética, se utiliza en los países de la CEI, representados por bombas Trickle, Malysh, Aquarius. La capacidad de estos dispositivos para trabajar con agua sucia se utiliza para limpiar el fondo del pozo de sedimentos. En este caso, se debe utilizar una bomba con una entrada inferior. Después de limpiar el pozo, habrá que reemplazar las piezas de goma, pero esto cuesta mucho menos que contratar un equipo de trabajadores..

¿Cuál es la diferencia entre una bomba de drenaje sumergible y una bomba de pozo?

aparato de elevación de aguaLas bombas sumergibles difieren en función. Aparato diseñado para levantar agua fría limpia, para agentes calientes y para bombear líquidos con impurezas mecánicas y otras. Se pueden utilizar bombas de pozo o de drenaje para eliminar el agua sucia..

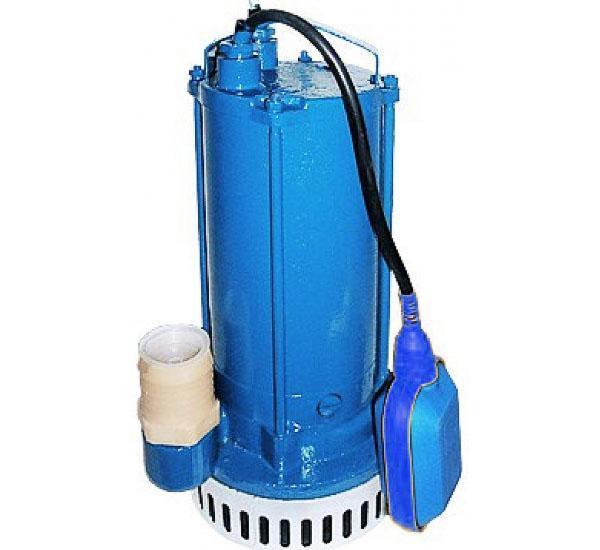

La bomba de drenaje sumergible tiene grandes dimensiones, orificios para la entrada, a veces está equipada con un molinillo. Se utilizan para eliminar residuos, bombeando agua de sótanos, canales, pozos o acumuladores de residuos inundados..

Las bombas de pozo sumergibles son capaces de bombear líquido desde una profundidad de hasta 20 metros, las instalaciones de superficie no pueden hacer frente a esta tarea.

El diseño de las bombas de drenaje sumergibles es simple, pero el bombeo de formulaciones especiales requiere una protección interna y externa especial. Por lo tanto, todas las bombas de drenaje pueden funcionar con el agente frío, y las marcas extranjeras conocidas confían en la acumulación de drenajes calientes: Grundfoz, Park, Karcher. Sus bombas tienen una capa termoaislante para que el motor se caliente más lentamente, se hace un diseño de canal. Para bombear desagües fríos, se utilizan los dispositivos Malysh y Caliber. En cualquier caso, el punto débil de las bombas de drenaje es el sobrecalentamiento de los motores..

La instalación de la bomba de drenaje sumergible es sencilla. La bomba se instala en un avión y se coloca una manguera en la línea de descarga. Conectar, verificar la presencia y el funcionamiento del interruptor de flotador. Instale el aparato bajándolo hasta el fondo o colgándolo a una cierta altura.
