Pompe Adigel L’arrière-cour rurale habituelle se tourne progressivement vers des équipements qui ménagent la force physique, mais à des prix modestes. La pompe Agidel sert d’exemple pour faciliter le travail du paysan, en tenant compte des spécificités. L’unité sans prétention résiste aux chutes de tension dans le réseau, est utilisée pour élever l’eau d’un niveau allant jusqu’à 7 mètres et pour arroser un potager. Le logiciel agrégé Ufa ne produit que 2 modèles d’appareils électroménagers – Agidel-M et Agidel-10.

Caractéristiques des installations de surface Agidel

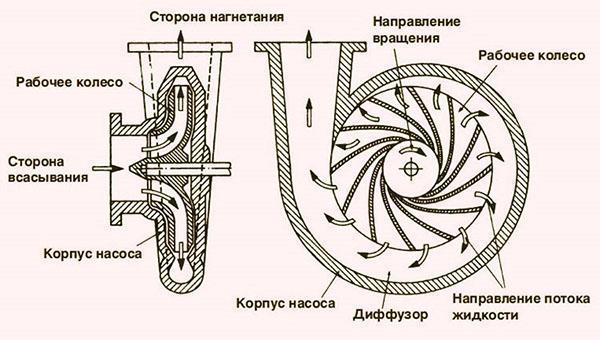

principe de fonctionnement de la pompe Les pompes sont conçues pour pomper de l’eau propre. Ils sont installés pour l’extraction à partir de puits, l’approvisionnement à partir de réservoirs propres ouverts pour l’irrigation. Le principe de fonctionnement de l’appareil est centrifuge. Les pompes Agidel pompent le liquide en faisant tourner des roues dans un boîtier en forme d’escargot. Au moment de la rotation, un vide est créé à l’aspiration dans le boîtier, l’eau est captée par les pales et, en raison de la force centrifuge, elle est poussée dans la canalisation de refoulement. En raison du vide, de l’eau pénètre dans la chambre, c’est pourquoi l’appareil est appelé auto-amorçant.

La pompe se compose d’unités structurelles :

  • un carter boulonné de l’extérieur ;
  • carter de moteur;
  • un escargot, qui sert aussi de corps ;
  • roues à aubes, sur le même arbre avec l’induit du moteur ;
  • moteur électrique, avec joint et joints, pour l’étanchéité contre les fluides aqueux.

La conception simple de l’appareil ne nécessite pas de protection supplémentaire, d’étanchéité des joints et donc il est peu coûteux, l’outil est à la disposition de chaque utilisateur. Les pompes Agidel sont protégées contre la surchauffe, mais elles sont utilisées pour pomper de l’eau en dessous de 400 C. La disposition du produit est différente. Chacune des pompes est installée sur une fondation solide et référencée au niveau. Dans ce cas, il convient de garder à l’esprit que tous les 4 mètres d’un tuyau horizontal équivaut à la perte de la capacité de s’élever à partir d’une profondeur de 1 m.La pompe est installée à proximité immédiate du puits.

Dispositif de pompage Agidel-M

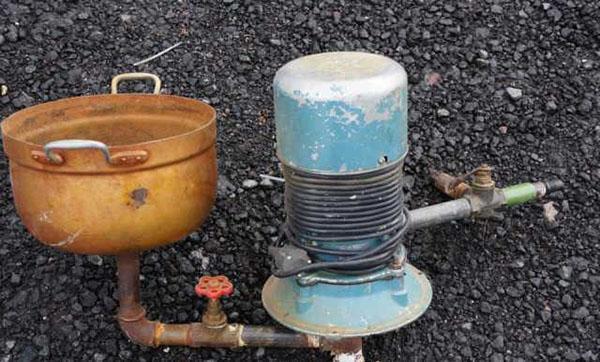

pompe Adigel-ML’appareil est monté verticalement sur un socle rigide. L’approvisionnement en eau à partir d’un puits et le pompage sur une distance allant jusqu’à 35 mètres sont possibles avec un petit moteur de 0,37 kW. Si le puits fait jusqu’à 20 mètres de profondeur, un éjecteur, un élément de travail externe, est utilisé. Le moteur de la pompe reste en surface.

Caractéristiques techniques de la pompe Agidel :

  • hauteur de levage – 7 m;
  • productivité – 2, 9 mètres cubes. m/heure;
  • diamètre – 23,8 cm;
  • longueur – 25,4 cm;
  • poids – 6 kg;
  • prix – 4600 roubles.

Une particularité de la pompe est le remplissage préliminaire de l’aspiration, y compris la chambre de travail. L’appareil fonctionne uniquement à température positive ou dans une pièce chauffée. Une pompe à eau légère Agidel est utilisée pour élever l’eau, en la plaçant dans une fosse profonde ou en équipant un radeau qui maintient la pompe à la surface du miroir du puits d’où l’eau est prélevée. Seule la pompe Agidel-10 peut être envoyée à la voile, ce qui ne nécessite pas de remplissage d’eau au démarrage..

Conformément au mode d’emploi, la pompe Agidel doit pomper un agent dont la température est inférieure à 400 C. Dans ces conditions, le moteur tourne sans surchauffe. Avant de démarrer l’appareil, de l’eau est versée, le fonctionnement “à sec” entraînera une panne inévitable. La pompe doit être protégée de l’humidité et des débris, des températures négatives.

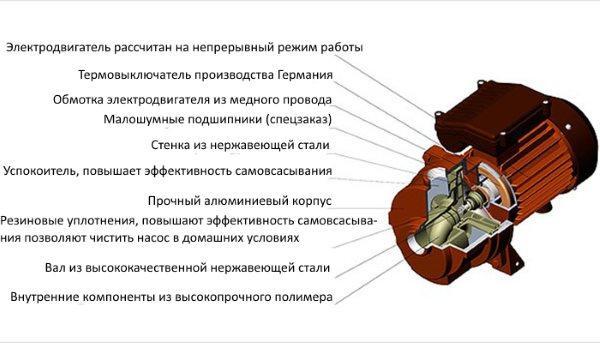

conception de pompeIl est impératif d’utiliser une boucle de masse de pompe, une isolation fiable de toutes les connexions filaires.

La pompe est équipée d’un fil de 1,5 m.Pour plus de commodité, vous pouvez utiliser une rallonge, ou vous pouvez immédiatement remplacer le cordon d’alimentation de l’appareil par un autre, plus long. Cela ne contredit pas les exigences du mode d’emploi.

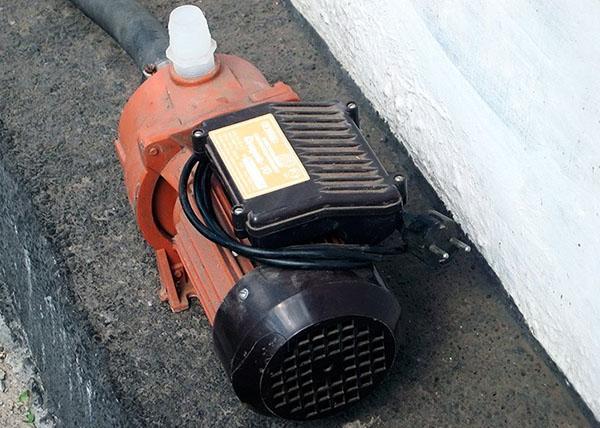

Par rapport à la pompe Agidel M, la dernière modification, Agidel-10, a une disposition horizontale et est 2 fois plus puissante. Cet appareil n’a pas besoin d’être amorcé avant de démarrer, il assure une auto-aspiration. La pompe pèse 9 kg, la hauteur de chute est de 30 m, et assure un pompage horizontal de 50 mètres. Une productivité de 3,3 mètres cubes/heure pour les besoins du ménage est suffisante.

Difficulté et entretien de la pompe

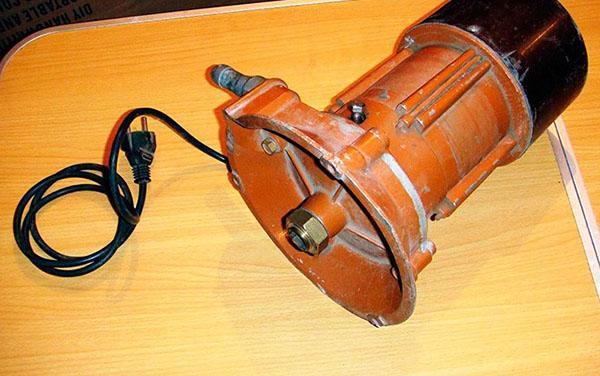

pompe en marcheLes raisons pour lesquelles la pompe pompe mal ne dépendent pas toujours de l’appareil. La durite d’admission doit être renforcée, ne pas modifier la section. Lors de l’utilisation d’une conduite d’eau douce, le vide dans le système provoque la contraction du profilé sous l’influence de la pression atmosphérique. Le tuyau coincé ne laisse pas passer l’eau. Pour éviter les problèmes, un tuyau renforcé ou en caoutchouc avec une épaisseur de paroi de plus de 4 mm et un diamètre intérieur de 25-30 mm est connecté au raccord d’aspiration..

Si de l’eau fuit par le trou de vidange, il est nécessaire de remplacer les joints d’huile sur l’arbre du moteur.

Afin d’obtenir les joints d’huile, vous devez libérer la roue, la retirer de l’ancre. À l’intérieur des bagues, il y a 2 presse-étoupes, à travers le déflecteur. Ils sont changés soigneusement, la partition est restaurée. Assemblez la pompe dans l’ordre inverse..

L’entretien consiste à démonter périodiquement l’appareil, à nettoyer la roue et à lubrifier les pièces en rotation. Habituellement, de telles opérations précèdent le stockage hivernal. Les mesures visant à prolonger la durée de vie de la pompe comprennent l’installation d’un clapet anti-retour de qualité dans la conduite d’alimentation. Toutes les connexions doivent être scellées pour éviter les fuites d’air.

N’utilisez pas de câble d’alimentation avec plusieurs torsades. Un tuyau défectueux peut provoquer un court-circuit.

Avantages et inconvénients des pompes

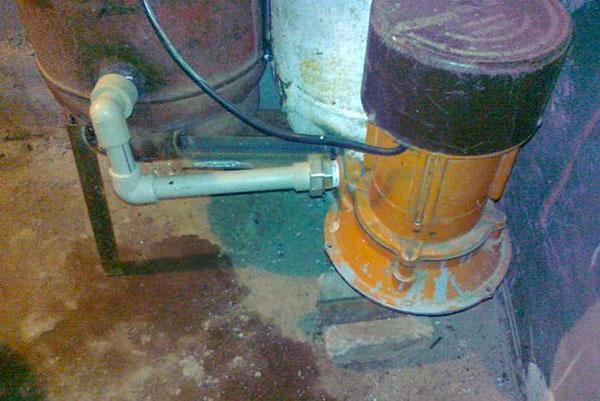

installation de la pompe AdigelLe fabricant a déterminé la durée de vie de la pompe de 5 ans. C’est après cette période que le premier remplacement des bagues d’étanchéité sera nécessaire avec le bon fonctionnement de l’appareil. N’utilisez pas d’appareils pour pomper de l’eau sale, la turbine peut subir une usure abrasive et l’appareil perdra de la pression.

Les avantages des pompes Agidel incluent :

  • entretien et réparation faciles;
  • bas prix des produits;
  • faible consommation d’énergie électrique;
  • longue durée de vie et adaptabilité à une tension secteur instable.

L’inconvénient est lié aux capacités techniques de la pompe. Il ne peut pas puiser de l’eau dans les profondeurs. La nécessité d’installer l’appareil à proximité immédiate du point de prélèvement.

Veuillez noter qu’un produit dans un étui en plastique est une contrefaçon.
