Lorsqu’il s’agit de construire une maison, la première chose à laquelle il faut penser est le type de fondation. Ces dernières années, la fondation de TISE a gagné en popularité très rapidement. Cela est dû au fait que la technologie a une capacité de charge élevée, qui est nettement supérieure à celle requise..
Portée de la fondation pour la technologie TISE
L’idée d’utiliser la fondation TISE pour la construction de logements privés est venue de la construction industrielle, où cette technologie a été développée à l’origine pour la construction de structures en béton armé à plusieurs étages dans les zones à problèmes de sol.. La construction de ce type de fondation pour la construction d’une maison permet de résoudre plusieurs problèmes à la fois :
- La possibilité d’installer une fondation avec une capacité portante élevée et en même temps avec un minimum de terrassement, réduit considérablement les coûts de main-d’œuvre et l’impact sur l’environnement du territoire adjacent.
- Réduire la sensibilité de la structure du bâtiment à toutes sortes de vibrations du sol dues au passage des trains ou des tramways.
- Les pieux utilisant la technologie TISE protègent la structure de l’ouvrage de la destruction lors de l’expansion du sol lors de fortes gelées.
Le point bas devient généralement le principal lors du choix du type de fondation.
En général, cette technologie ne diffère pas beaucoup de toutes sortes d’autres types de structures de support de pieux. La principale différence réside dans les piliers TISE eux-mêmes. La pile ressemble à une vis renversée. La partie inférieure a une forme hémisphérique, dont le rayon est le double du pilier lui-même.
Contrairement aux autres types de supports, les pieux sont coulés avec du béton directement dans le sol grâce à la technologie TISE. Ce type d’installation simplifie grandement le transport des éléments, ainsi que leur installation. Cependant, pour une bonne érection, il est nécessaire de placer le support du pilier plus profondément que le niveau de gel du sol. Habituellement, un puits est foré à une profondeur de 1,50 à 2,50 m, mais dans les régions du nord, il sera nécessaire de localiser la base beaucoup plus profondément.. Il n’y a pas beaucoup de raisons de forer à cette profondeur, mais elles sont toujours disponibles :
- le corps en béton de la structure elle-même provoque un gel plus profond du sol.
- l’emplacement de la base à une profondeur est sensiblement en dessous du niveau de congélation, où la température moyenne est de + 3 ° C, dans une certaine mesure, une partie de la pile TISE est réchauffée, l’empêchant de subir des dommages thermiques.
Fond de teint TISE à faire soi-même
Malgré la grande fiabilité de la fondation TISE, son installation implique le strict respect de certaines des nuances de la construction. Cette technologie, par rapport à la version à bande la plus simple de la fondation, est très complexe et les erreurs lors de la construction sont inacceptables. Sinon, leur élimination peut être assez coûteuse. Sur la base d’un tel caprice de la technologie, avant de commencer l’installation, il est nécessaire de faire un calcul détaillé de la fondation TISE.
Etablir un calcul individuel
Vous pouvez trouver de nombreuses méthodes différentes et des recommandations pratiques, basées sur la détermination précise des propriétés du sol et la détermination de la méthode de renforcement des fondations. Cependant, il faut comprendre que, sans compétences en ingénierie, il vaut mieux abandonner cette méthode de calcul. Puisqu’il est très facile de faire une erreur, et qu’à l’avenir, il sera très coûteux de se débarrasser de ses conséquences..
Il est préférable de déterminer le nombre de pieux et le pas entre eux de la manière suivante :
- Sur la base du croquis du bâtiment, de ses dimensions, du matériau des murs et des sols, ainsi que de la masse totale du toit, sa masse est déterminée. Au nombre obtenu, ajoutez le poids de tous les meubles, appareils électroménagers, la masse de la couche maximale de neige sur le toit et la charge supplémentaire estimée, généralement environ une tonne.
- Après avoir foré plusieurs points du trou de forage à une profondeur d’un mètre, la capacité portante du sol sur le chantier est déterminée. Par exemple, la résistance d’un sol argileux est en moyenne de 6 kg/m2, ainsi, en choisissant un pieu d’un diamètre de 500 mm, sa capacité portante sera égale à 11,7 t.
- Après cela, la masse approximative de la structure est divisée par la norme pour la base séparée du pilier TISE. Le nombre résultant est le nombre de supports pour la structure, et en divisant la longueur de la fondation entière par celle-ci, la distance de pas entre les pieux est obtenue.
| Le type de sol | Résistance du sol, kg / m2 | Capacité portante du support, T | ||
| 250mm | 500 mm | 600mm | ||
| Sable grossier | 6.0 | 3.0 | 11,76 | 17,0 |
| Sable moyen | 5.0 | 2.5 | 9.8 | 14,0 |
| Sable fin | 5.0 | 2.5 | 11,76 | 8.4 |
| Sable poussiéreux | 3.0 | 1.5 | 5,88 | 5.6 |
| loam sableux | 3.0 | 1.5 | 5,88 | 8.4 |
| Terreau | 3.0 | 1.5 | 5,88 | 8.4 |
| Argile | 6.0 | 3.0 | 11,76 | 17,0 |
Pour faciliter la détermination du pas entre les appuis, il faut comprendre que sa distance dépend directement de l’épaisseur de la colonne. Pour une section de 30 centimètres, il est tout à fait possible de faire un pas de 1,5 m.
Lors de la compilation du calcul, vous pouvez également utiliser un logiciel spécial, qui vous permettra de déterminer le plus précisément possible le nombre requis de pieux TISE. Habituellement, l’aide d’un logiciel est utilisée si le budget est trop limité ou s’il est nécessaire d’établir une documentation détaillée pour le client..
Travaux préparatoires à l’installation des pieux TISE
La tâche la plus difficile dans la construction de ce type de fondation est le forage de puits pour pieux. Pour ce travail, un foret de fondation spécial TISE, “Tise-F”, est fourni. Le forage d’un nombre suffisant de puits seul est difficile, surtout si le sol est très dense.
Avant de rouler dans les fosses, il faut marquer la future fondation sur le territoire et mettre en évidence les centres des futurs puits. La terre qui ressort à la surface doit être tirée sur une bâche ou jetée dans une brouette, et périodiquement emmenée le plus loin possible du chantier.
Les constructeurs ayant une expérience significative dans la construction de la fondation sur pieux TISE recommandent le forage en deux étapes :
- Tout d’abord, tous les centres des puits sont forés à une profondeur d’environ 85 % de celle prévue. Ce sera un peu plus facile à faire sans l’utilisation d’un accessoire de cisaillement latéral..
- Après cela, deux seaux d’eau sont versés dans chaque puits foré pour adoucir le sol. Une heure plus tard, vous pouvez commencer à former une cavité sous le support TISE, à l’aide d’une buse de cisaillement.
Pendant le forage, une verticale stricte doit être observée, à l’avenir cela aidera à positionner correctement le renfort.
Si le rayon de la base est trop grand, il est assez difficile de sélectionner tout le sol, mais néanmoins il faut le faire. Pendant le fonctionnement, vous pouvez périodiquement ajouter de l’eau et combiner la rotation de l’appareil avec la poussée, il est seulement important que la lame latérale fasse une coupe uniforme.

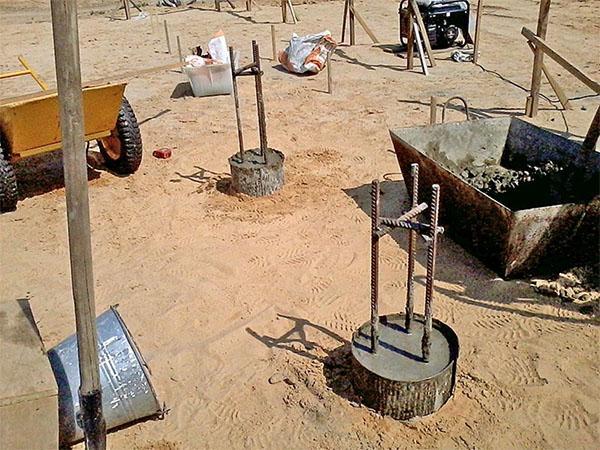

Coulée de la fondation sur pieux TISE
Avant de commencer à former les pieux eux-mêmes, vous devez d’abord effectuer deux autres travaux: faire une couche d’étanchéité et installer des armatures. L’imperméabilisation des piliers est nécessaire pour assurer la résistance au gel de la structure dans des conditions d’humidité élevée. En ce qui concerne l’installation d’armatures, il est utile de comprendre à quel point son installation correcte est importante pour la résistance de l’ensemble de la fondation..
Le matériau de toiture est le mieux adapté comme imperméabilisation. En raison de la densité du matériau, il est capable non seulement de protéger les piliers de l’humidité, mais également de devenir un bon coffrage pour les pieux TISE. D’une largeur de tôle de 1 m, elle est coupée à longueur, à la taille de la profondeur du puits et en plus en tenant compte de la hauteur requise à la partie inférieure de la future base de l’ouvrage. La pièce est enroulée dans un tuyau d’un diamètre égal aux dimensions du puits. Après l’abaissement, la partie saillante est en outre renforcée avec des entretoises..
Afin d’éviter les difficultés dues au décalage entre les hauteurs des piliers, il est préférable d’ajouter dans un premier temps 5 cm à la hauteur de la partie saillante du futur pieu.
Le renforcement de la fondation TISE n’est généralement pas compliqué. Cependant, il est préférable de réaliser la cage de renfort à l’avance, car il est très difficile de positionner correctement toutes les tiges séparément dans le puits. Une sorte de cylindre est créé à partir du matériau avec un pas de renforcement transversal d’environ 30 cm.À cette fin, on utilise le plus souvent un renforcement d’une épaisseur de 12 mm, qui est relié les uns aux autres par un métal plus épais. Les extrémités supérieures de l’armature dépassent du coffrage par rapport à la hauteur du grillage.
Avant de couler, le cadre de renforcement doit être nivelé de manière à ce que les barres en saillie soient strictement perpendiculaires à la future base..
Le coulage du béton pour un pieu TISE foré est le plus souvent réalisé à travers un manchon. Lorsque la moitié de la profondeur du puits est inondée, il est nécessaire de tuber la boue. Pour cela, la ferraille convient de taille suffisante, avec laquelle le béton est enfoncé pour combler tous les vides formés dans la zone du talon du pieu..
Assemblage de la fondation
Lorsque les travaux d’érection des supports sont terminés, vous pouvez commencer à assembler la fondation sur pieux TISE. L’installation du ruban porteur du grillage est réalisée à l’aide d’une technologie similaire pour l’installation de la fondation en bande.
Un coffrage est créé pour la pose d’autres matériaux le long de tous les pieux, et le sable est émietté et compacté entre eux. Il est nécessaire pour former le support de la plaque de fond de coffrage. Il est important d’aligner la ligne horizontale de toute la structure en bois afin que la masse liquide de béton ne s’écoule pas d’un côté.
De plus, l’armature est posée le long de tous les canaux du coffrage. Dans ce cas, la structure ne peut plus être soudée l’une à l’autre, mais simplement fixée rigidement avec un fil fin.
Lors du coulage du béton, des boulons d’ancrage sont fixés dans le corps de la future fondation. Ils seront nécessaires pour la poursuite de la construction des murs. Une fois les travaux d’installation terminés, toute la structure est recouverte d’un film. Au moins deux semaines sont attendues avant les futurs travaux de construction.
À la fin du sujet, il convient de noter que le principal inconvénient de la technologie de fondation TISE est la complexité de sa construction. Aussi, la nécessité d’un calcul détaillé de la charge et de la prise en compte des caractéristiques du sol avant de commencer les travaux.
