L’électricité est un système important dans une maison moderne. Pour plus de commodité, le câblage ouvert est souvent posé à l’aide de canaux de câbles. Ces boîtes diffèrent les unes des autres par leur apparence, leur taille, leur couleur, leur design et d’autres caractéristiques..
Matériel de fabrication
Dans la production de boîtes, trois matériaux sont utilisés – le plastique, l’acier galvanisé et l’aluminium. Les goulottes de câbles faites de ces deux derniers matériaux sont excellentes pour les endroits avec des contraintes mécaniques possibles (par exemple, sur le sol). Les produits en plastique sont pratiques pour le montage sur les murs et les plafonds.
Le plastique et ses caractéristiques
Le plastique réfractaire est un matériau courant dans la production de cette catégorie de biens. Plusieurs formulaires sont produits :
- section rectangulaire ou carrée;
- triangulaire;
- tour;
- appartement.
Les magasins vendent des chaînes câblées en plastique de différentes tailles et couleurs. Ils présentent un certain nombre d’avantages, en raison desquels ils sont populaires auprès des acheteurs..
Avantages :
- peu de poids;
- fixation simple, le couvercle est installé sans l’aide d’outils spéciaux;
- lors de l’installation, vous pouvez couper la boîte à la longueur souhaitée;
- ne se corrode pas;
- aucune déformation ne se produit à la suite d’une forte baisse de température.
Acier galvanisé résistant
Les produits en acier galvanisé réfractaire sont souvent utilisés dans l’installation de systèmes de vidéosurveillance, de systèmes d’avertissement et de systèmes d’alarme incendie. En raison de leur haute résistance, ils sont installés comme des coffres de sol..
Lors de l’achat de structures de plancher, vous devez porter une grande attention aux produits en aluminium et en acier galvanisé. Dans ces endroits, ils dureront plus longtemps que le plastique..
Ces goulottes sont constituées d’un profilé laminé monobloc, zingué selon les grades Ts1 ou Ts2, et peints avec des mélanges polymères. En conséquence, les produits ont leurs propres avantages.
Avantages :
- la sécurité incendie;
- protection du câblage contre les dommages mécaniques;
- protection contre les interférences électromagnétiques;
- Housse pratique, à mettre et à enlever sans outils;
- installation facile.

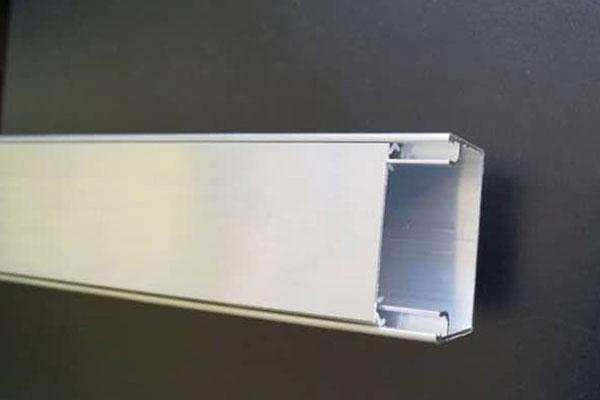

Goulottes de câbles en aluminium anodisé
Ces produits sont souvent utilisés dans les entrepôts et les locaux industriels. Moins souvent, des goulottes pour le câblage électrique en aluminium sont installées dans des maisons avec un intérieur Hi-Tech. Ils ont un inconvénient important – l’installation complexe de l’ensemble du système. C’est pourquoi les produits ont un certain champ d’application. Mais il y a des avantages :
- résistance au feu;
- résistance lors des changements de température;
- résistance à la lumière directe du soleil;
- protection contre les interférences électromagnétiques, qui sont une source d’interférences ;
- haut niveau de résistance aux chocs.
Bâtiments
Différentes conceptions et tailles de goulottes de câbles sont disponibles sur le marché. Le choix d’une conception spécifique dépend de l’emplacement d’installation et de la taille du câble à poser..
Types de boîtes en plastique :
- Plinthes. Ces structures sont utilisées au niveau des joints des murs et des sols. Pour l’installation de structures de formes diverses, les fabricants produisent des dispositifs supplémentaires – coudes, bouchons, coins externes et internes et autres éléments. Les canaux de câble de type plinthe s’intègrent bien à l’intérieur de la plupart des maisons et des appartements.
- Extérieur. Ils sont utilisés pour faciliter les déplacements lors du câblage électrique vers les tables, les appareils d’éclairage et les équipements situés loin des murs. Le canal de câble remplace facilement les rallonges et les supports.
- Les goulottes de parapet ont une apparence similaire aux plinthes. Ils sont montés au-dessus du niveau du sol, en utilisant des éléments supplémentaires pour obtenir la configuration souhaitée..
- Des chemins de câbles d’angle sont utilisés aux joints et sous le plafond. Grâce à la conception triangulaire, ces boîtes s’intègrent parfaitement dans les coins et se fondent dans le design de la pièce. En raison du potentiel élevé de dommages dus aux impacts, ces structures sont montées dans les zones supérieures.
- Le type le plus petit est les mini goulottes de câbles. Idéal pour les fils téléphoniques, les câbles TV et Internet. Les boîtes sont fixées aux murs et au plafond sur une base adhésive ou des vis autotaraudeuses. La petite taille des chaînes câblées leur permet de se combiner organiquement avec l’intérieur.
- Perforé. La conception à accès ouvert est plus légère et moins chère que les autres options. Cette option est utilisée lorsque l’apparence n’a pas d’importance..
- Souple. Idéal pour le câblage sur des surfaces inégales où les options rigides ne sont pas possibles. Ils sont divisés en deux types – ondulés et à chaînes. Les chemins de câbles circulaires résolvent les problèmes des endroits difficiles d’accès.
- Transparent. Ce look est idéal pour la décoration extérieure de la pièce. Une bande LED est collée sur la cloison de la box, recouverte d’un couvercle transparent. Le résultat est une lumière agréable..
- Les goulottes de câbles métalliques pour le câblage électrique sont souvent utilisées dans la production industrielle. Ils sont nécessaires pour sécuriser un grand nombre de câbles lourds.
En fonction du lieu d’installation, choisissez le type de boîtier souhaité. De plus, les préférences de conception sont prises en compte, de sorte que chaque élément s’intègre dans l’intérieur.
Comment choisir la bonne taille de boîte
La taille de la boîte est une considération importante. Parfois des conseils surgissent - “L’essentiel est que les fils s’emboîtent.” C’est une déclaration complètement fausse qui ne peut que faire du mal. Un conduit de câblage extérieur mal choisi peut créer une source dangereuse d’incendie potentiel. Pourquoi?
Lorsqu’un courant électrique est appliqué au câble, les fils commencent à chauffer. Toute la chaleur va dans l’environnement, permettant au câblage de se refroidir. Lorsqu’il n’y avait plus d’espace dans la boîte et que les fils étaient bien posés, la chaleur est transférée d’un câble à l’autre. En conséquence, le fil chauffe encore plus. Sous une forte sollicitation, une telle erreur conduit à un résultat indésirable..
Par conséquent, les dimensions du conduit de câbles doivent répondre à certains critères. Le SPE indique que pour poser le câblage dans le tuyau, il est nécessaire de remplir l’espace à 40 %. Une règle similaire doit être appliquée aux boîtes (vous pouvez augmenter le pourcentage de remplissage à 50-60).
Les calculs sont effectués en fonction de la section des fils et de leur nombre. Par exemple, si deux câbles d’une section de 3×2,5 et 3×1,5 doivent être posés dans une boîte, la taille du canal doit être supérieure à 25×16. Lorsque la question se pose de savoir comment choisir la taille du canal du câble, pour plus de commodité, utilisez le tableau :
La longueur des raccords est calculée à partir de la longueur du câblage. Les calculs prennent en compte les autres appareils qui doivent être achetés et installés.
Solutions de conception et de couleur
L’apparence est une question importante avant d’acheter. Les boîtes vont bien avec de nombreux modèles. Les fabricants fabriquent des produits en plusieurs couleurs. Mais ce problème n’est résolu qu’après avoir pris en compte les types et les tailles de chaînes câblées..
Options de couleur :
- blanche;
- teintes vives;
- coloré;
- couleurs pour bois clair et foncé.
Un canal de câble décoratif approprié pour le câblage extérieur est sélectionné en fonction d’autres paramètres.
Caractéristiques d’installation
Avant l’installation, tenez compte des joints possibles, des irrégularités et de l’utilisation d’éléments supplémentaires. Par conséquent, le plan de câblage est établi à l’avance. Après avoir acheté tous les composants, ils commencent l’installation.
Les produits en plastique sont installés de trois manières:
- Fond adhésif. Haute fiabilité, facile à utiliser. Nettoyer l’intérieur du canal avant application.
- Ruban adhésif double face. Elle est plus facile à utiliser que la colle, mais le niveau de fiabilité est moindre. Il est utilisé dans des endroits où il y aura une charge minimale. Pratique pour les chemins de câbles triangulaires légers.
- Vis autotaraudeuses. La méthode est très fiable. Utilisé pour le montage sur une surface en bois.
Les produits en acier galvanisé et en aluminium sont installés sur des vis autotaraudeuses. Les conduits de câbles suspendus doivent être bien fixés.
Il existe une règle de fil – les canaux de câbles sont installés horizontalement et verticalement. Exception uniquement les escaliers – une installation inclinée est possible.
Si deux parties de la boîte sont jointes, il est nécessaire de positionner correctement le couvercle. Les endroits des joints entre le corps et le couvercle ne doivent pas coïncider. Sinon, l’inégalité sera visible. Par exemple, un conduit de câbles vertical avec un joint au-dessus du sol sera clairement visible.
Les calculs, l’élaboration d’un schéma de câblage, la sélection des boîtiers et les travaux d’installation nécessitent une approche sérieuse. Un câblage électrique correctement installé protégera la maison.
