Chaque propriétaire d’immeuble de banlieue est régulièrement confronté au déneigement. Une souffleuse à neige DIY assemblée avec compétence sera une excellente alternative aux modèles de production coûteux. L’essentiel est le choix du design souhaité, le strict respect des instructions et la sélection correcte des matériaux pour la création indépendante de cette unité.

Variétés et caractéristiques de conception des souffleuses à neige faites maison

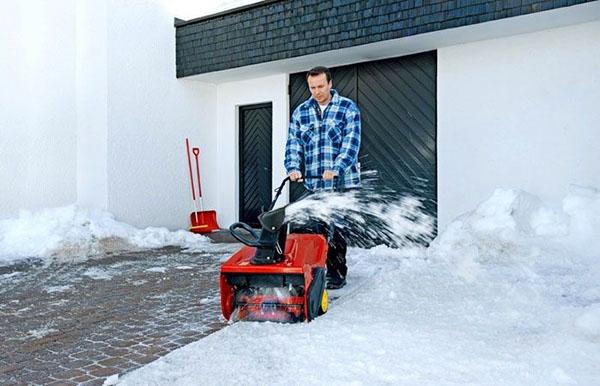

souffleuse à neige au travail Dans la littérature spécialisée et sur Internet, vous pouvez trouver de nombreuses solutions de conception pour les souffleuses à neige. Le problème est que la plupart des produits faits maison présentés sont inefficaces ou très coûteux à fabriquer. Certains des gadgets largement annoncés nécessitent un outillage solide et des compétences très spécifiques en métallurgie que tous les propriétaires immobiliers de banlieue ne possèdent pas. Cette publication examinera des conceptions de souffleuses à neige simples mais très efficaces que tout artisan peut fabriquer..

Avant de fabriquer un chasse-neige de vos propres mains, vous devez comprendre le principe de fonctionnement et les caractéristiques de conception de cet appareil..

Toute souffleuse à neige est un appareil qui recueille et jette de côté la masse de neige.

La conception de cette unité se compose de trois modules principaux :

  1. Actionneur.
  2. Dispositif de ramassage et de transport de neige.
  3. Cadre pour fixer les pièces mécaniques et électriques de la souffleuse à neige, ainsi que la base pour déplacer l’unité sur le site.

Examinons plus en détail les types et la conception de chaque module..

Actionneur

actionneur Un moteur électrique ou à essence est utilisé pour entraîner une souffleuse à neige maison. Tout le monde à la ferme n’a pas ces options pour les centrales électriques. C’est pourquoi, avec une petite modification, vous pouvez utiliser une tronçonneuse à essence ou électrique, un puissant “broyeur” ou un moteur électrique d’une vieille machine à laver comme entraînement. Une tondeuse à gazon, un coupe-herbe ou un motoculteur est parfait pour l’entraînement d’un chasse-neige fait maison, si, bien sûr, ces unités sont disponibles.

L’entraînement électrique est adapté pour déblayer la masse neigeuse des allées de jardin, une petite surface, mettre de l’ordre près d’une maison ou d’un garage. Inconvénients : connexion au réseau, performances insuffisantes.

Les fraises à neige assemblées sur la base d’un moteur à combustion interne se distinguent par leur autonomie, leur puissance élevée et la capacité de contrôler la vitesse de l’arbre. Inconvénients : difficultés de démarrage à froid, poids lourd, nécessité de faire le plein.

Buse à neige

buse de déneigementC’est l’unité la plus importante de toute souffleuse à neige auto-assemblée, car le poids, les dimensions et l’efficacité de l’ensemble de l’appareil, ainsi que la sécurité de l’opérateur, dépendent de sa conception et de la qualité de ses performances..

Il existe quatre options de conception pour la souffleuse à neige :

  1. Rotatif.
  2. Tarière.
  3. Combiné à deux étages.
  4. Brossé.

Souffleuse à neige rotative

souffleuse à neige rotativeIl s’agit d’un dispositif très simple, dont la base est une roue à aubes, enfermée dans un carter. La roue est fixée directement sur l’arbre du moteur selon le principe des pales de ventilateur axial. Pour augmenter la couverture de neige, des guides de forme spéciale sont fixés à la couverture et au cadre.

Un moteur électrique ou un moteur à combustion interne peut être utilisé comme entraînement pour une souffleuse à neige rotative..

Pour éviter les courts-circuits et les chocs électriques pour l’opérateur, le moteur électrique et tous les composants électroniques nécessitent une bonne protection contre l’humidité et la neige. Il vaut mieux confier le raccordement et l’isolation électrique de la centrale à des professionnels..

Fraise à neige à vis

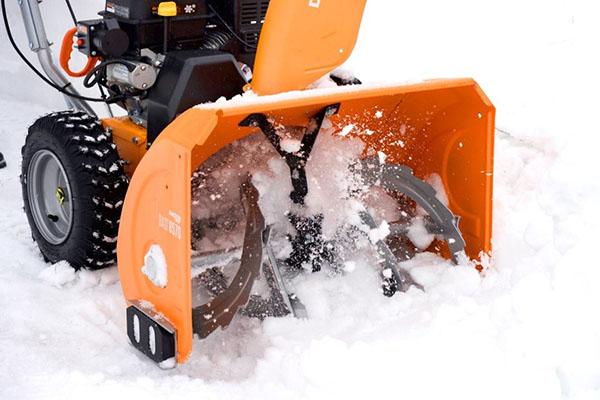

souffleuse à neige à visIl est beaucoup plus difficile de fabriquer un tel modèle de vos propres mains. Cet appareil se compose d’un corps en acier, à l’intérieur duquel tourne une tarière à double filetage, déplaçant la neige vers le centre de la structure. Les lames sont chargées de retirer la masse, fixée rigidement sur la partie centrale de l’arbre.

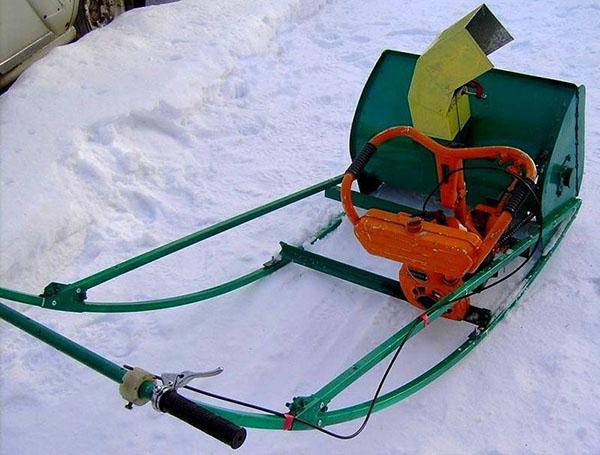

La tarière est en métal et peut avoir une surface lisse ou dentelée. La première option convient pour enlever la neige fraîche; tarière dentelée – pour ramasser la masse agglomérée avec une croûte de glace. En tant que centrale électrique, il est préférable d’utiliser un moteur de tronçonneuse, qui, grâce à une chaîne standard, transmettra la rotation à l’arbre.

Combiné à deux étages

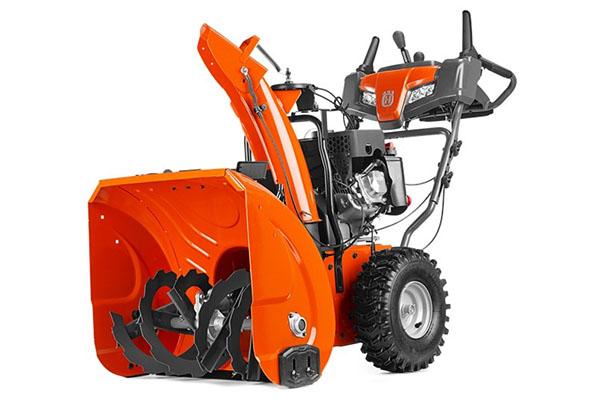

souffleuse à neige combinée à deux phasesCes modèles combinent une tarière et une souffleuse à neige rotative. La tarière ramasse la neige au centre de la boîte et les pales du rotor projettent la masse sur le côté. Cette conception est considérée comme la plus efficace, mais aussi la plus difficile pour l’auto-assemblage..

La meilleure option pour une centrale électrique pour un nettoyeur à deux étages est le motoculteur, car il contient un arbre de prise de force, qui est nécessaire pour entraîner le mécanisme de la vis sans fin. Si la ferme dispose des outils et du matériel nécessaires, il est assez facile de fabriquer de vos propres mains une souffleuse à neige combinée pour un tracteur à conducteur marchant.

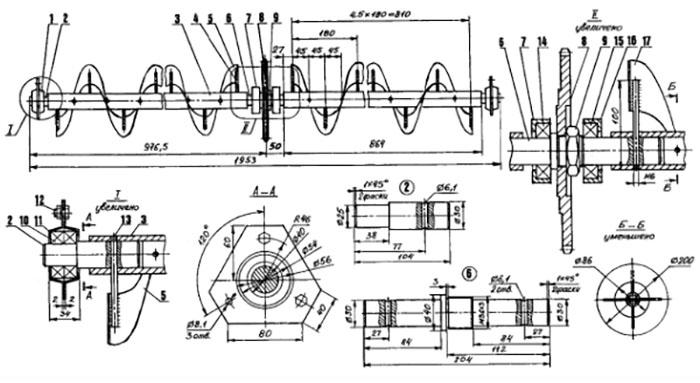

Les dessins de cette conception sont présentés ci-dessous :

  1. Le corps est en fer à toiture. Un trou est réalisé dans la partie centrale pour l’installation du rotor.

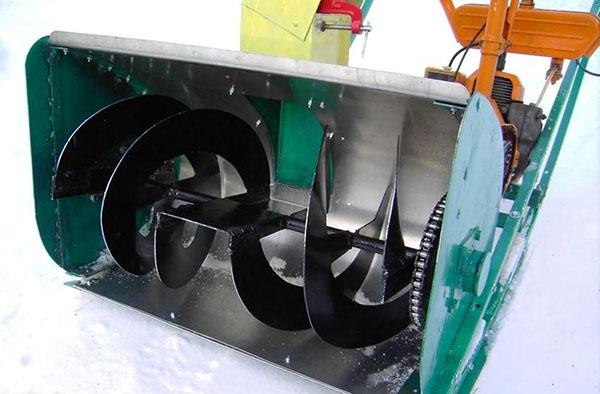

  2. La tarière est constituée d’une bande d’acier qui est soudée à l’arbre avec une double hélice. La direction des virages est vers le centre de la structure.
  3. Pour installer l’arbre dans le boîtier, des goupilles aveugles sont utilisées, dans lesquelles les roulements sont pressés.
  4. Selon l’emplacement de l’entraînement, un pignon est soudé sur l’arbre de la tarière, qui sera relié au pignon de l’arbre de prise de force au moyen d’une transmission par chaîne.
  5. Le cadre avec les glissières et la fixation de la buse de la souffleuse à neige sont assemblés à partir d’un coin en acier.

Souffleuse à neige

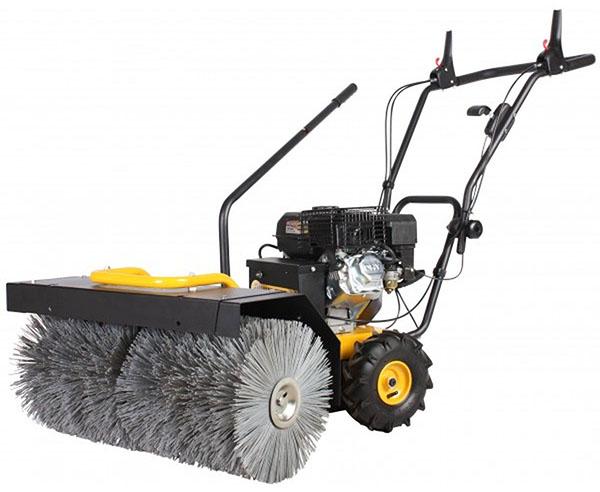

souffleuse à neigeEn réalité, il s’agit d’une symbiose de la construction d’une tarière et d’une balayeuse. Dans cette solution, une brosse est installée à la place d’un couteau en spirale. Le corps du nettoyeur est placé à un angle par rapport au châssis pour projeter la neige en dehors de la zone à nettoyer. Une telle solution constructive est souvent utilisée comme buse pour les petites machines agricoles qui ne fonctionnent pas en hiver et peut être utilisée avec succès pour éliminer la masse de neige. Il est assez simple de fabriquer une brosse pour un tracteur à conducteur marchant de vos propres mains. Il est nécessaire de souder des plaques d’acier sur les quatre côtés de l’arbre, qui serviront de base pour la fixation des poils en polymère.

En termes d’efficacité, une telle brosse ne peut pas être comparée aux échantillons de production, mais en raison des révolutions élevées, il sera très utile de nettoyer les allées de jardin de la neige peu profonde..

Structure basique

modèle structurelEn fonction de la solution choisie et du type de centrale électrique, des matériaux de châssis et une base pour déplacer l’appareil sont sélectionnés. Le cadre est assemblé à partir d’un tube en acier d’un diamètre ½ ou ¾ pouce. La structure est montée sur un empattement ou des patins, qui sont fixés au châssis à la manière d’un traîneau pour enfants. Dans certains cas, il sera approprié d’utiliser un angle en acier au lieu d’un tuyau. Un cadre fait d’un tel matériau peut être assemblé sur des boulons sans utiliser de machine à souder..

Nous assemblons une souffleuse à neige rotative de nos propres mains

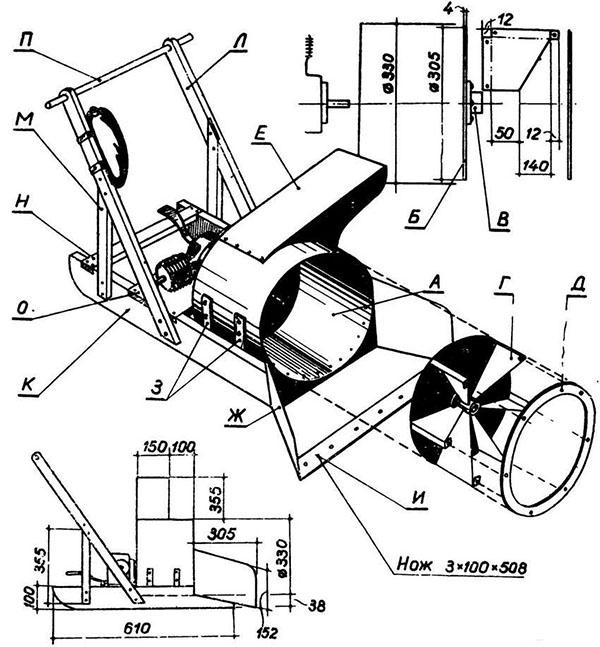

dessin de souffleuse à neige rotative

Pour créer vous-même un chasse-neige, vous aurez besoin d’un outil :

  • Machine de soudage;
  • meuleuse d’angle avec disque de coupe;
  • perceuse avec un jeu de perceuses pour le métal.

En tant que matériau pour la fabrication du boîtier, vous pouvez utiliser du fer à toiture ou un vieux tonneau en métal. Les dessins ci-dessous vous aideront à comprendre le schéma de montage de la souffleuse à neige à faire soi-même..

La conception la plus simple est assemblée comme suit :

  1. Cadre. À une distance de 150 à 200 mm du fond, le canon en métal est coupé. En fonction du sens de rotation de l’arbre de la centrale, il est nécessaire de découper une partie du côté. Cette solution est nécessaire pour déneiger la coque. Percez un trou dans la partie centrale du fond pour l’arbre de transmission de puissance.
  2. Impulseur. Cet élément est constitué d’un morceau de tuyau auquel sont soudées quatre lames d’acier. Le diamètre intérieur du tube doit correspondre au diamètre extérieur de l’arbre. Des trous sont pratiqués strictement sur les côtés opposés du tuyau de dérivation pour fixer la turbine sur l’arbre d’entraînement. Si l’arbre du moteur a un filetage, la roue doit être constituée d’un disque en acier dont le diamètre est inférieur de 2 à 3 mm au diamètre du corps (fond du canon). Un trou est percé au centre du disque pour l’installation sur l’arbre du moteur. Les lames sont soudées avec un décalage de 10 mm du bord du trou central. La roue est fixée avec une rondelle et un écrou.

Le dernier élément de cette conception est le cadre avec la poignée. Un tube métallique est utilisé pour le cadre et les glissières ¾ ou 45e coin en acier. Lors de la fabrication d’une poignée, vous pouvez utiliser un tuyau de plomberie en acier d’un diamètre ½ pouce.

Pour connecter le moteur électrique, il est nécessaire d’utiliser un câble de la section requise dans une gaine d’usine, conçue pour une utilisation en extérieur.
