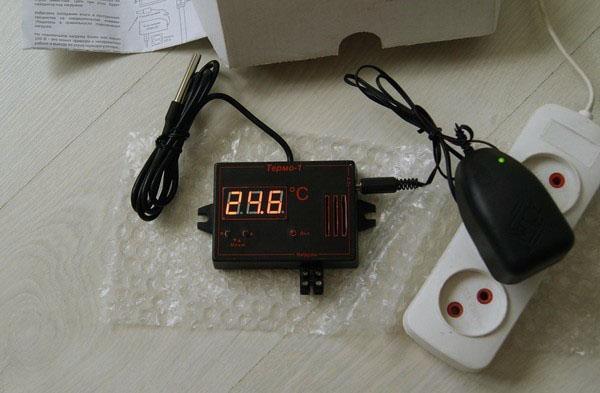

Thermostat d'incubateur Une incubation réussie des œufs de volaille est impossible sans un contrôle stable de la température. Le thermostat de l’incubateur doit fournir une précision de ± 0,1 °C, avec la possibilité de le changer dans la plage de 35 à 39 °C. La plupart des instruments numériques et analogiques disponibles dans le commerce répondent à cette exigence. Un thermostat suffisamment précis peut être fabriqué à la maison, sous réserve de connaissances de base en électronique et de la capacité de tenir un fer à souder dans les mains.

Dans les temps anciens…

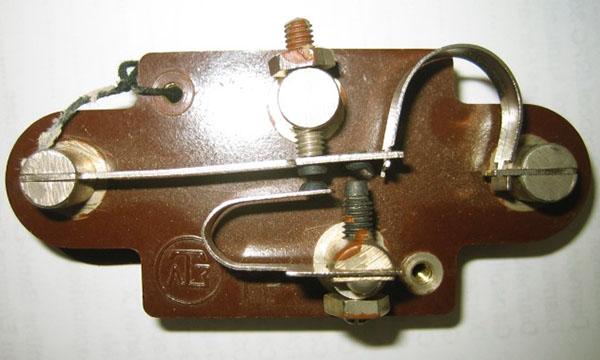

Thermostat de type ancien Dans les premiers incubateurs domestiques et industriels du siècle dernier, la température était contrôlée à l’aide de relais bimétalliques. Pour soulager la charge et éliminer l’influence de la surchauffe des contacts, les éléments chauffants ont été allumés non pas directement, mais via de puissants relais de puissance. Cette combinaison peut être trouvée dans les modèles bon marché à ce jour. La simplicité du schéma était la clé d’un fonctionnement fiable, et tout élève du secondaire pouvait fabriquer de ses propres mains un tel thermostat pour un incubateur..

Tous les aspects positifs ont été annulés par une faible résolution et une complexité de réglage. La température pendant l’incubation doit être réduite selon le programme par incréments de 0,5 ° C, et il est très problématique de le faire avec la vis de réglage exacte sur le relais situé à l’intérieur de l’incubateur. En règle générale, la température est restée constante pendant toute la période d’incubation, ce qui a entraîné une diminution de l’éclosabilité. Les conceptions avec le bouton de réglage et l’échelle graduée étaient plus pratiques, mais la précision de maintien a diminué de ± 1-2 ° C..

Le premier électronique

Régulateur électronique simpleLe contrôleur de température analogique pour l’incubateur est un peu plus compliqué. Habituellement, ce terme désigne un type de contrôle dans lequel le niveau de la tension prélevée sur le capteur est directement comparé à un niveau de référence. La charge est allumée / éteinte en mode impulsionnel, en fonction de la différence de niveaux de tension. La précision de contrôle des circuits même simples est de l’ordre de 0,3 à 0,5 , et lors de l’utilisation d’amplificateurs opérationnels, la précision augmente jusqu’à 0,1-0,05.

Pour un réglage approximatif du mode requis, il y a un chacal sur le corps de l’appareil. La stabilité des lectures dépend peu de la température ambiante et des fluctuations de tension de ligne. Pour éliminer l’influence des interférences, le capteur est connecté avec un fil blindé de la longueur minimale requise. Cette catégorie comprend également des modèles rares avec contrôle de charge analogique. L’élément chauffant qu’ils contiennent est constamment allumé et la température est régulée en changeant en douceur la puissance..

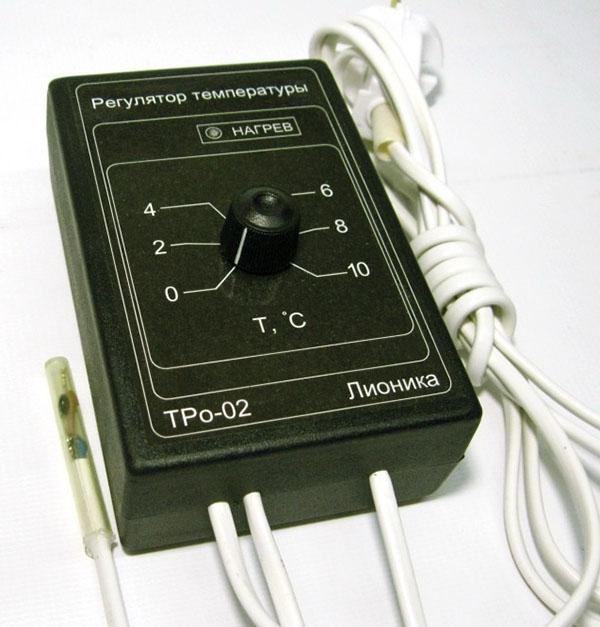

Un bon exemple est le modèle TRi-02 – un thermostat analogique pour un incubateur dont le prix ne dépasse pas 1 500 roubles. Depuis les années 90 du siècle dernier, ils sont équipés d’incubateurs en série. L’appareil est facile à utiliser et est équipé d’un capteur à distance avec un câble de 1 m, un cordon d’alimentation et un fil de charge d’un mètre. Spécifications techniques:

  1. Puissance de charge à la tension secteur standard de 5 à 500 W.
  2. Plage de réglage – 36-41˚С avec une précision pas pire que ± 0,1˚С.
  3. Température ambiante de 15 à 35˚С, humidité admissible jusqu’à 80%.
  4. Commutation de charge triac sans contact.
  5. Dimensions hors tout du boîtier 120x80x50 mm.

En chiffres, c’est toujours plus précis

Thermostat digital pour incubateurLes instruments de mesure numériques offrent une grande précision de réglage. Le thermostat d’incubateur numérique classique se distingue de l’analogique par le traitement du signal. La tension retirée du capteur passe par le convertisseur analogique-numérique (ADC) et entre ensuite dans l’unité de comparaison. La valeur numérique initialement définie de la température requise est comparée à celle obtenue à partir du capteur et la commande correspondante est envoyée au dispositif de contrôle.

Une telle structure améliore considérablement la précision de la mesure, au minimum en fonction de la température ambiante et des interférences. La stabilité et la sensibilité sont généralement limitées par les capacités du capteur lui-même et la capacité du système. Un signal numérique vous permet d’afficher la valeur de la température actuelle sur un écran LED ou à cristaux liquides sans compliquer les circuits. Une partie importante des modèles industriels ont des fonctionnalités avancées, que nous considérerons à l’aide de l’exemple de plusieurs appareils modernes..

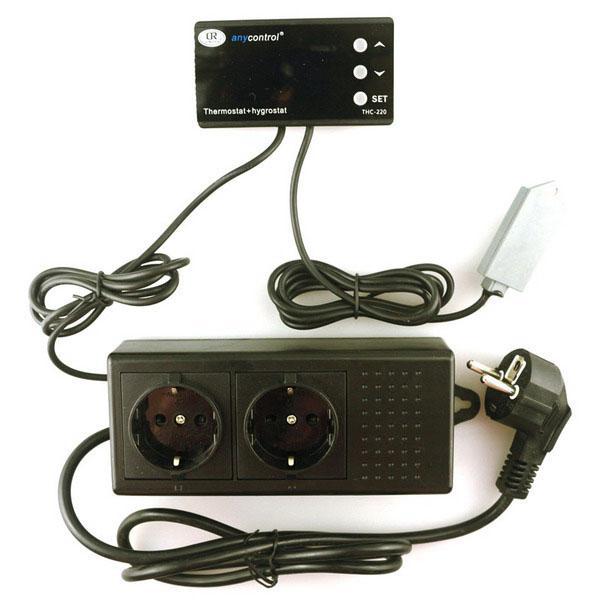

Les capacités du thermostat numérique budgétaire Ringder THC-220 sont tout à fait suffisantes pour un incubateur domestique fait maison. Le contrôle de la température dans la plage de 16 à 42 ˚С et un bloc externe de sorties pour connecter la charge permettent d’utiliser l’appareil hors saison, par exemple pour contrôler le climat de la pièce.

Pour la connaissance, nous présentons brièvement les caractéristiques de l’appareil:

  1. La température et l’humidité actuelles dans la zone du capteur sont indiquées sur l’écran LCD.
  2. Plage de température affichée de -40 à 100 ˚С, humidité 0-99%.
  3. Les modes sélectionnés sont affichés à l’écran sous forme de symboles.
  4. Étape de réglage de la température 0.1˚С.
  5. Régulation de l’humidité jusqu’à 99%.
  6. Format de minuterie 24 heures avec division jour/nuit.
  7. Capacité de charge d’un canal 1200 W.
  8. Précision du maintien de la température dans les grandes pièces ± 1˚С.

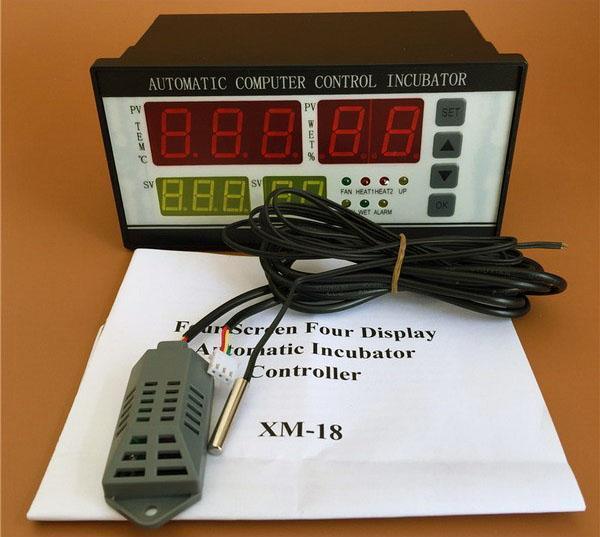

Une conception plus complexe et coûteuse est le contrôleur universel XM-18. L’appareil est produit sur le territoire de la RPC et arrive sur le marché russe en deux versions – avec une interface en anglais et en chinois. L’option export pour l’Europe de l’Ouest, au moment de choisir, est naturellement préférable.

Thermostat avec capteur de températureLa maîtrise de l’appareil ne prendra pas beaucoup de temps. En fonction de la température qui doit être dans l’incubateur, vous pouvez ajuster le programme d’usine à l’aide de 4 touches. Sur 4 écrans du panneau avant, les valeurs actuelles de température, d’humidité et de paramètres de fonctionnement supplémentaires sont affichées. Les modes actifs sont indiqués par 7 LED. La signalisation sonore et lumineuse en cas d’écarts dangereux facilite grandement le contrôle. Capacités de l’appareil :

  1. Plage de température de fonctionnement 0-40,5˚С avec une précision de ± 0,1˚С.
  2. Contrôle de l’humidité 0-99% avec une précision de ± 5%.
  3. Charge maximale sur le canal de chauffage 1760 W.
  4. Charge maximale sur les canaux d’humidité, moteurs et alarme pas plus de 220 W.
  5. Intervalle de retournement des œufs 0-999 min.
  6. Temps de fonctionnement du ventilateur de refroidissement 0-999 sec. avec un intervalle entre les périodes 0-999 min.
  7. Température ambiante admissible -10 à + 60˚С, humidité relative pas plus de 85%.

Lorsque vous choisissez des thermostats avec un capteur de température de l’air pour un incubateur, tenez compte des capacités de votre conception. Un petit incubateur avec une tête aura suffisamment de contrôle de la température et de l’humidité, et la plupart des options supplémentaires d’équipements coûteux ne seront pas réclamées..

Thermostat – faites-le vous-même

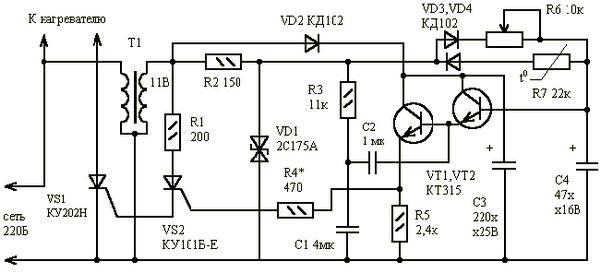

Malgré le grand choix de produits finis, de nombreuses personnes préfèrent assembler un circuit thermostatique pour un incubateur de leurs propres mains. La version la plus simple ci-dessous était l’une des conceptions de radio amateur les plus répandues dans les années 1980. Un assemblage simple et une base d’éléments abordable l’emportaient sur les inconvénients – dépendance à la température ambiante et instabilité aux interférences du réseau.Construction massive de radio amateur dans les années 80

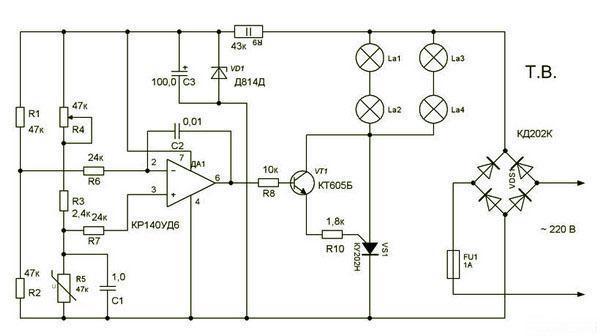

Les circuits radioamateurs basés sur des amplificateurs opérationnels surpassaient souvent leurs homologues industriels en termes de performances. L’un de ces schémas, assemblé sur le système d’exploitation KR140UD6, peut être répété même pour les débutants. Tous les détails se trouvent dans les équipements radio domestiques à la fin du siècle dernier. Si les éléments sont en bon état de fonctionnement, le circuit commence à fonctionner immédiatement et n’a plus qu’à être calibré. Si vous le souhaitez, vous pouvez trouver des solutions similaires sur d’autres amplis op..Circuit radio amateur sur un amplificateur opérationnel

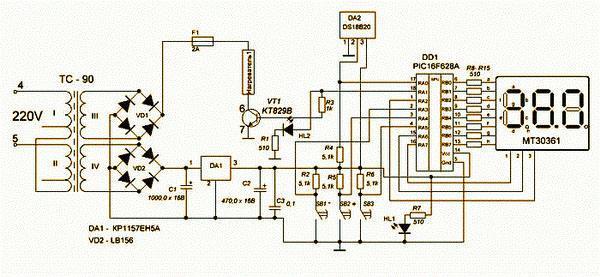

Maintenant, de plus en plus de circuits sont fabriqués sur des contrôleurs PIC – des microcircuits programmables, dont les fonctions sont modifiées par le micrologiciel. Les thermostats fabriqués sur eux se distinguent par des circuits simples, en termes de fonctionnalité, ils ne sont pas inférieurs aux meilleurs designs industriels. Le schéma ci-dessous est uniquement à des fins d’illustration, car il nécessite un micrologiciel approprié. Si vous avez un programmeur, il est facile de télécharger des solutions toutes faites avec le code du micrologiciel sur les forums de radio amateur..Un circuit réalisé sur un contrôleur PIC - un microcircuit programmable

La vitesse de réponse du régulateur dépend directement de la masse du capteur de température, car un corps trop massif a beaucoup d’inertie. Vous pouvez « grossir » la sensibilité d’une thermistance ou d’une diode miniature en mettant un morceau de batiste en plastique. Parfois, il est rempli d’époxy pour l’étanchéité. Pour les conceptions à une rangée avec chauffage par le haut, il est préférable de placer le capteur directement au-dessus de la surface des œufs à égale distance des éléments chauffants.

L’incubation est non seulement rentable mais aussi passionnante. Combiné à la créativité technique, pour beaucoup, cela devient un passe-temps permanent. N’ayez pas peur d’expérimenter et nous vous souhaitons une mise en œuvre réussie des projets dans la vie.!
