Granulador de pienso fabricado Para convertir una mezcla combinada de flujo libre en gránulos, se utilizan granuladores de alimentos domésticos, cuyo precio depende de la potencia del motor. Cuanto mayor sea su valor, más palets se producen en 1 hora. Los pellets se pueden almacenar mucho más tiempo de lo habitual y son más fáciles de transportar. También es más fácil dar la ración requerida de alimento al ganado o las aves de corral, dependiendo de su edad y necesidades. Este dispositivo se puede hacer con sus propias manos, especialmente porque el precio de un granulador de alimentos domésticos es bastante alto. Entonces, por ejemplo, el equipo con una capacidad de 150 kg / hora cuesta 65,000 rublos, y un modelo que produce 1,000 kg / hora de alimento cuesta 255,000 rublos..Pienso granulado

El principio de funcionamiento y el dispositivo del granulador.

El dispositivo funciona de la siguiente manera: desde arriba, la materia prima se vierte en el recipiente, que, al caer sobre la matriz, se presiona con rodillos en sus orificios. Los gránulos terminados se derraman a través de una ventana especial en el cuerpo..

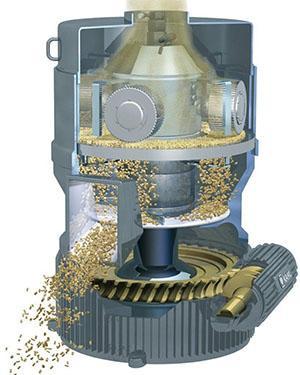

Principio de funcionamiento del granuladorHay modelos de granuladores de alimentos domésticos hechos a mano con una picadora de carne. Usan una barrena en lugar de rodillos para perforar, pero para tal dispositivo, se necesita material finamente molido. Este dispositivo solo se puede utilizar para mezclar materias primas blandas, como hierbas o mezclas combinadas..

Se requieren las siguientes piezas para ensamblar el granulador:

  • bastidor de base);
  • matriz y rodillos con superficie dentada;
  • cuadro;
  • motor eléctrico;
  • reductor
  • eje.

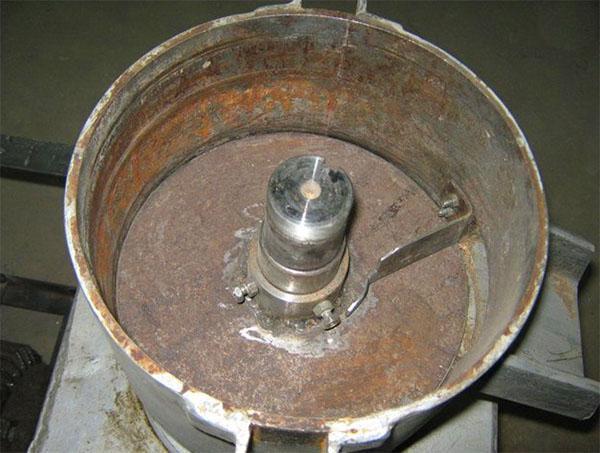

El marco debe estar soldado de acero resistente, ya que debe soportar cargas pesadas y vibraciones durante el funcionamiento. La carcasa del granulador para piensos compuestos se puede cortar con sus propias manos desde un tubo ancho, o puede hacer un cilindro con una hoja de metal. Es mejor hacerlo plegable para que pueda reparar el dispositivo si es necesario. En la parte inferior, debe haber una ventana para la salida de los gránulos terminados de la mezcla combinada..

El diámetro del cuerpo se selecciona de tal manera que la matriz pueda girar en él con una holgura mínima..

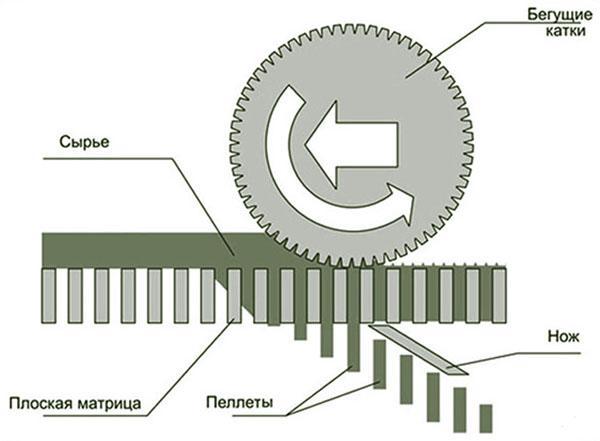

Las matrices se producen en dos tipos: planas y cilíndricas. El primero parece un disco redondo con agujeros. Se usa con mayor frecuencia para crear piensos compuestos granulados, ya que es capaz de procesar materias primas de cualquier dureza y su velocidad de operación es mayor..Granulador de matriz plana

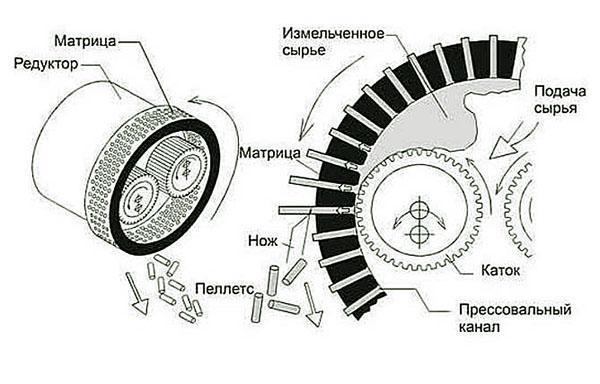

La matriz cilíndrica es un tambor con orificios, dentro de los cuales giran los rodillos..Granulador de matriz cilíndrica

Es mejor comprar una matriz lista para usar, ya que se necesitarán máquinas especiales para crearla. Los orificios deben tener una forma cónica, estrechándose hacia el fondo, de modo que los gránulos se compriman más..

Montaje granulador

Para evitar errores graves, se recomienda que primero haga dibujos detallados de la ubicación de todas las partes del granulador de alimentos domésticos con sus propias manos..

Una vez que la carrocería está lista, se instala una caja de cambios en su parte inferior. Transmitirá la rotación del motor eléctrico al eje del granulador, de modo que la matriz o el rodillo puedan girar..

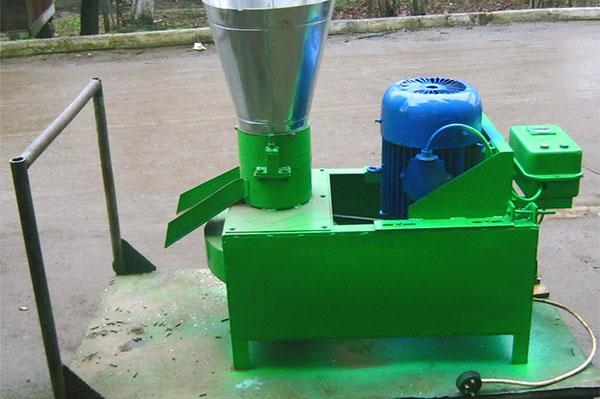

Granulador caseroEn la parte superior se instalan una matriz y unos rodillos, que se fijan al eje. Los rodillos se montan en el eje mediante rodamientos, y también se montan en el eje giratorio a través del mismo rodamiento. Su sujeción a la matriz está regulada por una tuerca roscada. Toda esta unidad está instalada en las orejetas del cuerpo y permanece estacionaria durante el funcionamiento. Los rodillos se seleccionan de tal manera que su ancho cubra completamente todos los orificios de la matriz..

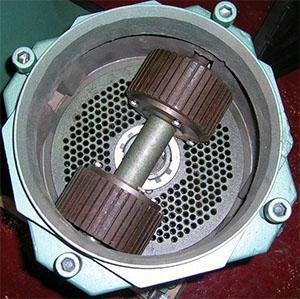

Instalación de la matriz y los rodillos.Un motor eléctrico está montado al lado de la carcasa. Mediante una transmisión por correa o cadena, se conecta a una caja de cambios. Se coloca un recipiente en forma de cono en la parte superior del cuerpo a través del cual se introducirán las materias primas en el granulador..

El video muestra un dibujo y el dispositivo de un granulador para piensos compuestos, que puede hacer usted mismo:

Para ensamblar un aparato para peletizar alimentos de una picadora de carne, necesitará las siguientes partes:

  • cuadro;
  • picadora de carne;
  • motor eléctrico;
  • matriz;
  • cinturón, 2 poleas.

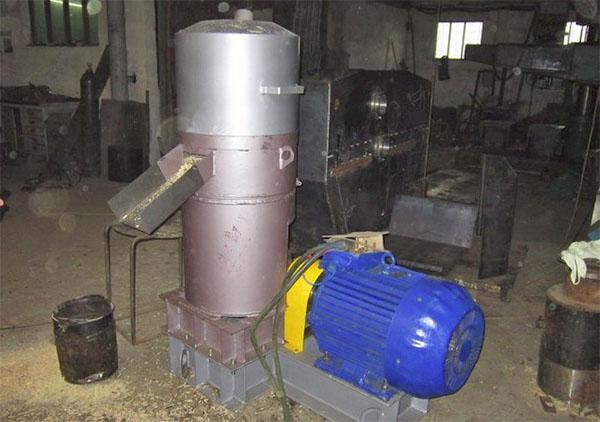

Granulador y funcionamiento caseroLa matriz está hecha del mismo diámetro que la parrilla de molienda estándar. Las nervaduras que sobresalen se retiran del interior de la carcasa para ajustarlo lo más apretado posible (dejando solo un espacio mínimo). La funda del dispositivo está hecha con espacio libre en el interior. Para que no tengas que hacer una nueva, si necesitas instalar una matriz de mayor espesor. En el exterior, se fijan cuchillos que cortarán los gránulos de la longitud requerida. Ambas poleas están montadas, el motor eléctrico y la correa están tensados..

El cinturón se instala sin dientes, por lo que en caso de algo podría resbalar. Como resultado, el motor eléctrico no se sobrecalentará y no se quemará..

Incluso en el caso de la compra de algunas piezas, como rodillos de prensado, cojinetes, el precio de una peletizadora de pienso doméstica hecha por usted mismo será más bajo que el de una prefabricada en una tienda. Además, es posible montar un dispositivo que funcione a mano sin motor eléctrico. Pero antes de comprar o ensamblar un granulador usted mismo, debe tener en cuenta que, además, necesitará una trituradora y una secadora..
