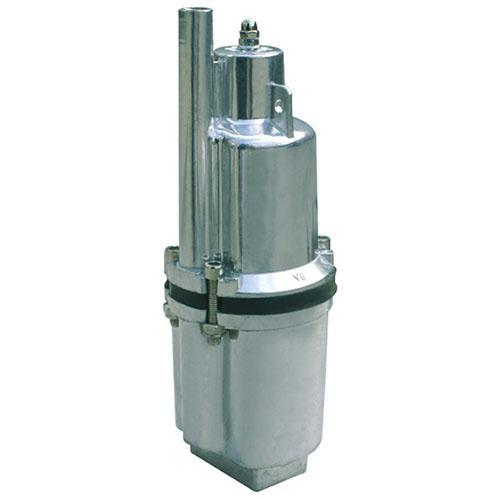

La pompe vibrante Malysh est produite en Russie par plusieurs usines. Un appareil peu coûteux est utilisé dans les ménages pour l’approvisionnement en eau, comme drainage ou irrigation. L’outil se caractérise par un entretien facile, un faible poids et le coût le plus bas du segment..
Champ d’application des pompes
La pompe universelle est utilisée dans les fermes de diverses manières. Limite l’utilisation de l’outil uniquement en puissance et en tête. La pompe Malysh est utilisée pour pomper de l’eau mélangée avec du sable ou du limon, mais avec une petite quantité de matières en suspension.
Tâches effectuées avec l’outil :
- soulever de l’eau à une profondeur allant jusqu’à 40 mètres;
- pompage dans des conteneurs d’une hauteur inférieure à 4 mètres, alimentation du système d’alimentation en eau;

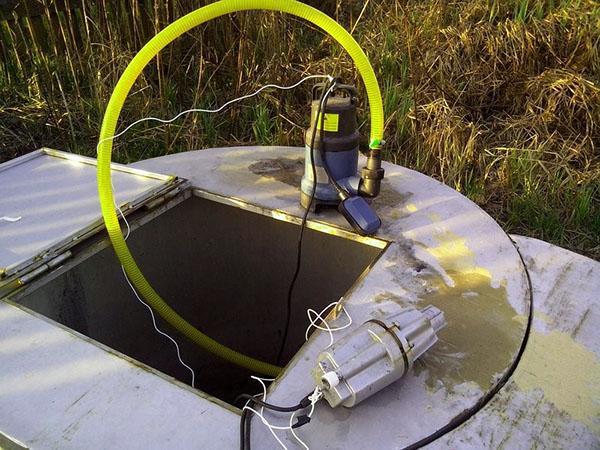

- arroser le site avec une prise d’eau à partir d’un réservoir ouvert;
- accumulation de drainage de pièces ou de piscines inondées ;
- pour créer une pression lors du lavage des voitures, des bâtiments extérieurs, des chemins.
Pour une utilisation dans différentes directions, la prise d’eau est prévue par le bas et par le haut. Mais pour un fonctionnement sans problème, toute pompe doit être équipée d’un filtre d’aspiration et d’un automatisme, protection contre la surchauffe du moteur. Les fabricants de modèles modernes garantissent le fonctionnement des équipements pendant un an et demi. Mais dans les fermes, vous pouvez trouver un tire-bébé à l’âge de 25 ans. Les premiers modèles étaient plus viables. Le coût de la pompe, selon la configuration, est de 1300-2500 roubles.
Pour une utilisation continue toute l’année, une pompe vibrante peut être fournie sans en calculer les conséquences. Malgré le joint en caoutchouc, les vibrations pendant le fonctionnement sont transmises aux parois du boîtier, le détruisant. Au fil du temps, un outil d’une valeur de mille détruira un puits dont le coût se mesure en dizaines de milliers de roubles..
Appareil, principe de fonctionnement et pompes à eau

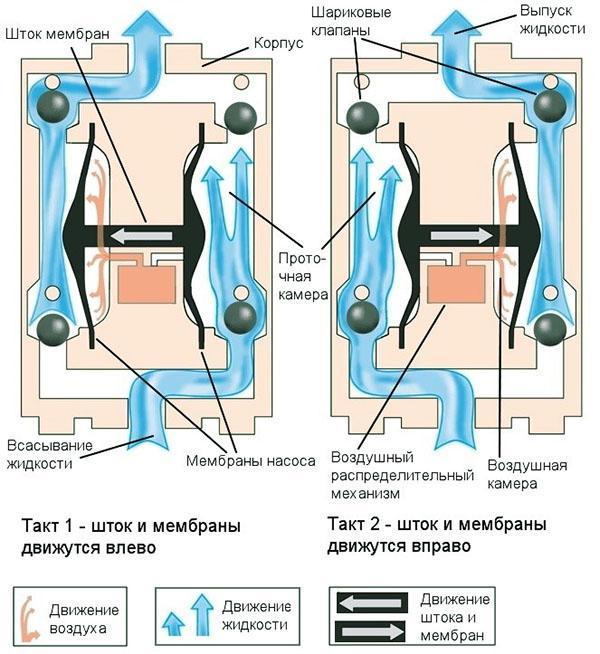

Pompe vibrante L’enfant a une unité de travail avec une chambre à diaphragme. La membrane est un pont élastique. La pompe est alimentée par un courant alternatif d’une fréquence de 50 Hz. Les vibrations électromagnétiques de même fréquence affectent le noyau lorsque le pôle change, le forçant à osciller dans le sens axial. Dans ce cas, le noyau est relié à la membrane par l’intermédiaire du flotteur. Une augmentation du volume de la chambre à eau crée un vide, l’eau s’écoule. Lorsqu’il est comprimé, il est expulsé par la valve. Structurellement, l’arrivée d’eau peut se faire par le haut ou par le bas. L’emplacement de l’admission détermine l’application de la pompe.
La conception de la pompe à eau Kid’s est simple. Mais pour que la pompe fonctionne longtemps, il est proposé de l’équiper d’un automatisme :
- capteur de marche à sec, qui vous permet d’arrêter le travail en cas d’aération de la chambre ou de colmatage de sable;
- interrupteur à flotteur déclenché à un niveau donné;
- stabilisateur de tension de réseau;
- relais thermique pour éviter la surchauffe du corps de pompe;
- RCD ;
- clapet anti-retour;
- manomètre;
- hydroaccumulateur.
La plate-forme prolongera la durée de vie, mais ajoutera le coût de l’installation. Dans certains modèles, l’équipement nécessaire est installé, et plus l’équipement est riche, plus la pompe est chère.

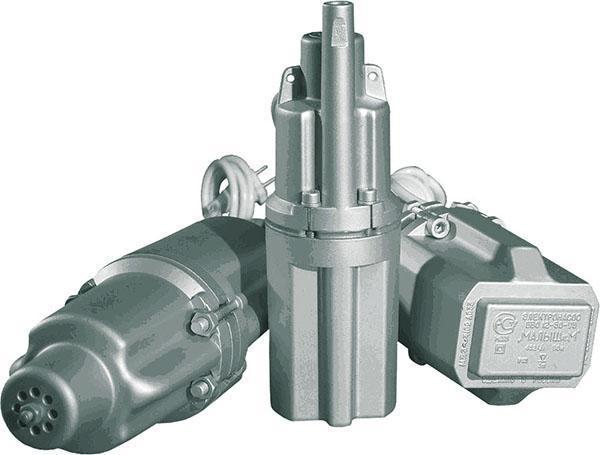

La pompe vibrante Kid a plusieurs modifications. La prise d’eau inférieure est réalisée sur les séries Malysh et Malysh-K. La pompe peut être utilisée pour pomper des réservoirs avec de l’eau modérément sale ou être installée dans des puits et des forages avec une section interne de plus de 100 mm.
Une faible consommation d’eau signifie que dans certains cas, le moteur peut fonctionner à l’air et devenir plus chaud. Par conséquent, Malysh-K est équipé d’une protection intégrée contre la surchauffe. Lors de l’utilisation de ces appareils, il convient de prendre en compte la possibilité qu’une grande quantité de sable pénètre dans la chambre dans les trous inférieurs avec une petite couche de liquide. Par conséquent, la pompe submersible pour le puits de Kid est installée à un mètre de la limite inférieure de la prise d’eau sur une suspension. Lors du pompage hors du conteneur, il doit y avoir un contrôle de niveau, un interrupteur à flotteur n’interférera pas.
Pour les puits d’eau, il est préférable d’utiliser des pompes avec une prise d’eau supérieure, lorsque le moteur est en bas, les conditions de travail sont meilleures. L’orifice d’aspiration aspire de l’eau propre qui n’est pas turbidée par l’aspiration. Avec les mêmes caractéristiques techniques, les pompes Malysh-M et Malysh-3 ont un corps plus petit en section transversale. Ils peuvent être installés dans des diamètres de boîtier plus petits.
Spécifications de la pompe Kid :
- productivité – 432 l / h;
- pression – 4 bars;
- énergie consommée – 245 W;
- poids – 3,5 kg;
- diamètre extérieur du manchon – 100 mm;
- profondeur d’installation maximale – 40 m.
Kid-3 a un poids de 3,2 kg, une section de 76 mm, avec une diminution de la consommation d’énergie du réseau à 160 W. En même temps, il peut faire monter l’eau à une profondeur de 20 m..
La Brook, un fabricant biélorusse, appartient à la même catégorie que la pompe Malysh. Le modèle de la pompe submersible vibrante Brook-1 correspond au Kid-M, avec une prise d’eau supérieure et une protection contre la surchauffe. Le corps de la pompe est légèrement plus lourd, 4 kg, section 98 mm, ce qui lui permet d’être installé dans des tuyaux de carter de plus de 4 pouces.
Le trickle-1M a une clôture inférieure, cela vous permet d’utiliser l’outil comme outil de drainage pour vidanger les piscines avec de l’eau propre. Le coût de la pompe biélorusse et sa qualité ne diffèrent pas du modèle russe.
Ensemble complet et fonctionnement des pompes Malysh et Trickle
Lors de l’achat d’une pompe, il est nécessaire de déterminer à l’avance où utiliser l’équipement. Donc, si vous souhaitez fournir de l’eau à partir du conteneur pour l’irrigation, il est préférable d’acheter une pompe Kid avec une clôture inférieure. Ensuite, vous pouvez vider presque complètement le récipient. Pour utiliser de l’eau pour le levage depuis la profondeur, un dispositif où la prise est effectuée par le haut est plus approprié. Lorsqu’elle est installée dans un puits, la pompe vibrante doit être isolée des parois avec des manchettes en caoutchouc. Ils amortissent les vibrations, mais rendent difficile la descente et la montée de la structure..
La pompe à eau pour bébé se caractérise par un démarrage instantané. Dans l’ensemble complet d’usine, l’ensemble minimum comprend :
- pompe;
- tuyaux pour l’irrigation et l’élévation de l’eau à l’horizon;
- filtre d’admission;
- pièces de rechange, incl. soupape, piston requis;
- câble de raccordement avec prise pour réseau monophasé ;
- Manuel de l’Utilisateur.
Il est préférable que le produit soit fabriqué sur les sites de la CEI ou en Russie. Dans une configuration plus coûteuse, un cordon en nylon pour une installation profonde est fourni. Il y a un relais thermique, un pressostat, une protection contre la marche à sec. Plus l’équipement est large, plus l’appareil est cher..

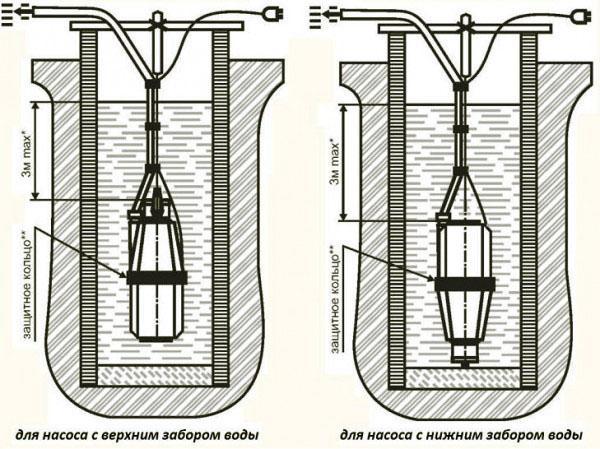

L’installation correcte de la pompe est importante, la position de travail doit être verticale, sans déformation. La pompe doit être fixée avec une corde en nylon solide, en la faisant passer le long des rainures. Dans ce cas, une charge avec un ressort doit être suspendue en dessous pour amortir les vibrations. Le corps de pompe est séparé des parois du corps par des poignets élastiques.
Vous ne devez jamais abaisser la pompe submersible à l’aide d’un fil, elle ne s’éteint pas, mais fait résonner les vibrations. Cela userait le support et la pompe pourrait tomber..

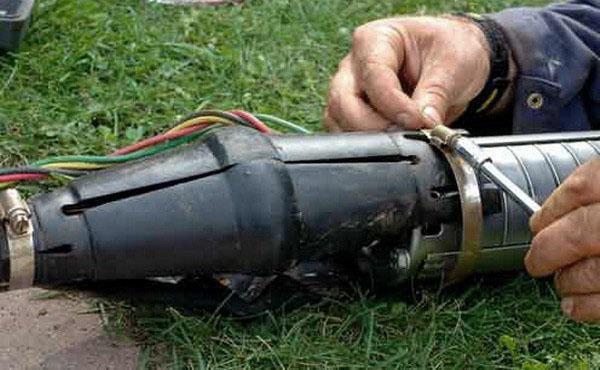

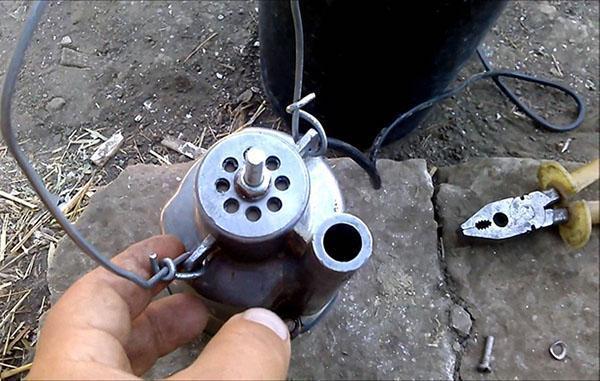

Les pompes de cette catégorie ne sont pas conçues pour un fonctionnement continu. Le respect de l’appareil et les réparations peuvent prolonger la durée de vie. Après la fin de la période de garantie, les réparations en atelier deviendront irrationnelles. Mais les pièces détachées sont bon marché, les réparations sont simples. Si le moteur tourne, le boîtier peut être facilement démonté, la séquence d’installation peut être trouvée dans les instructions d’utilisation.
La pompe universelle deviendra un assistant indispensable dans le pays. En partant, vous pouvez l’emporter avec vous.
