La sección transversal del cable para corriente y potencia son parámetros que indican el propósito de un cable en particular. En otras palabras, dónde se puede usar el cable y dónde no.
Recopilación de datos
La sección transversal se selecciona en función de la potencia o corriente de los dispositivos que se conectarán posteriormente. Este método se llama “en carga”, ya que los dispositivos son – la carga en el cable. Si el equipo requiere altos costos de energía, entonces, en consecuencia, deberá conectarse un cable potente. Si no es necesario, un cable con una sección transversal pequeña será suficiente. Cómo elegir el cable en sí y por qué guiarse?
En primer lugar, debe recopilar datos sobre los dispositivos a los que irán los cables. Dichos datos se denominan datos de pasaporte y deben estar escritos en el pasaporte técnico del dispositivo. Contiene datos como:
- modelo de dispositivo;
- Voltaje;
- el consumo de energía;
- marca de certificado;
- país fabricante;
- fecha de manufactura;
- signo de reciclaje;
- clase de protección y así sucesivamente.
Además, si, por ejemplo, ha perdido el certificado de registro, se colocan placas especiales en los dispositivos o se pegan pegatinas. Muestran datos básicos. Incluido el consumo de energía, que es lo que necesitamos. Puede elegir la sección transversal del cable por potencia y sin ella.
Si no queda ninguna etiqueta con una pegatina, pero recuerdas el modelo (se puede escribir en el estuche), entonces no importa. Intente buscar en Internet información sobre el dispositivo. En absoluto, en casos extremos, utilice los datos de las estadísticas medias. Hay una tabla especial de consumo de energía indicativo de varios electrodomésticos, como: taladro, tostadora, frigorífico, lavadora, aire acondicionado, etc..

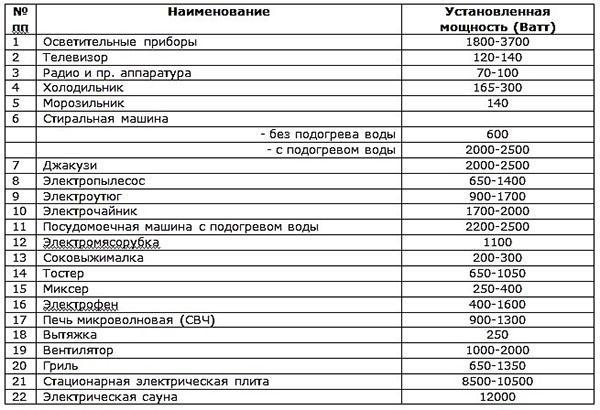

Solo aquí hay un matiz importante. ¿Ves la tabla que da el rango de potencia? Es dificil adivinar que elegir.
Siempre toma el máximo!
Cuando comience a calcular la sección transversal del cable en términos de potencia, como resultado obtendrá una potencia sobreestimada del dispositivo. Esto es muy bueno, por lo que necesitará un cable con una sección transversal grande. Dichos cables se calientan un poco y, en consecuencia, duran más..
Si el dispositivo requiere más energía, entonces un cable con una pequeña sección transversal simplemente se quemará.
Método de carga
Como ya se mencionó, la carga es el dispositivo. Puede ser uno o varios. No importa cuántos de ellos haya, siempre sume todas las potencias de los dispositivos a los que conecte el conductor. ¡Todos estos poderes deben expresarse en una sola unidad de medida! En vatios o kilovatios, de lo contrario se confundirá en los cálculos.
“Kilo” es una multiplicación por mil. 1 kW = 1000 W.
Si los valores de potencia de los dispositivos son diferentes, los hacemos iguales: traducimos. Digamos que un dispositivo consume 100 W y el otro 3,5 kW. Dejamos el valor del primero sin tocar y traducimos el valor del último, obtenemos 3500 vatios. Si desea convertir vatios a kilovatios, divida entre mil.

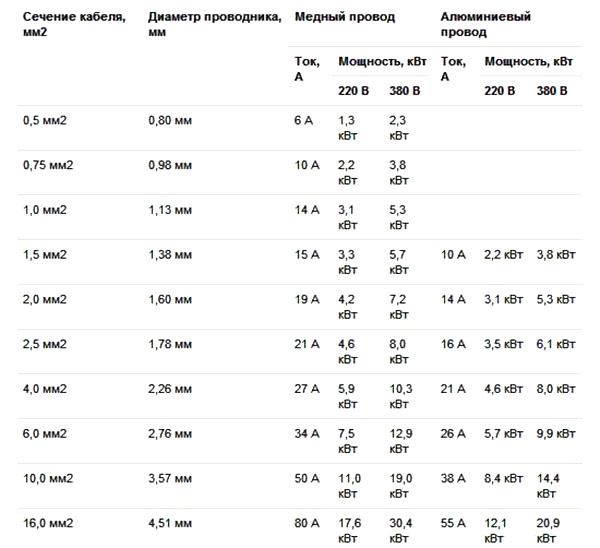

Se calculó la potencia. Ahora seleccionamos la sección transversal del cable. La tabla de alimentación por cable por sección se presenta a continuación. No tiene nada de complicado, ya que solo hay que seleccionar las columnas donde se indican las fases. Si tiene una fase en la red, entonces tomamos un voltaje de 220 voltios. Si tres – 380 voltios.
Luego, encontramos un número que es un poco más que la potencia que contó. ¿Lo encontré? A la izquierda, se indican la sección transversal del conductor correspondiente y su diámetro. Este es el tipo de cable que necesita. Si tiene a mano una tabla de secciones transversales de cables para la alimentación, no habrá dificultades..
En esta tabla, los valores para conductores de cobre y aluminio son diferentes. ¿Qué tipo de vena necesita? Mire en tales columnas..
A veces surgen dificultades con la elección del material del que están hechos los núcleos de los cables. El cobre se utiliza como cableado en casas y apartamentos. Se cree que los alambres de cobre son flexibles, prácticos y confiables. Es cierto que son más caros que los cables de aluminio. Por supuesto, si un conductor de cobre tiene una gran sección transversal (cuando hay una gran carga en la casa), ya no se puede llamar flexible. Y el precio será mayor. Por lo tanto, en tales casos, siéntase libre de tomar cables de aluminio: buenos ahorros.
Por potencia y longitud

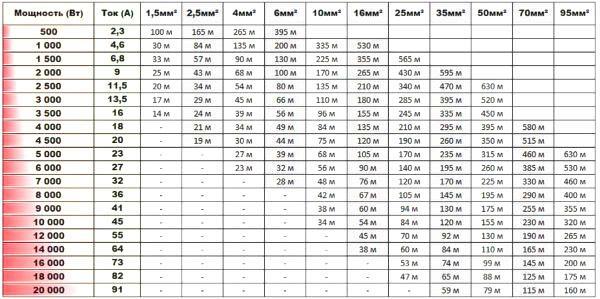

La elección de la sección transversal del cable en términos de potencia y longitud se realiza de forma un poco diferente. Ocurre cuando el conductor tiene una longitud de varias decenas, o incluso cientos de metros. Las pérdidas en los propios cables deben tenerse en cuenta, de lo contrario, la energía puede no ser suficiente para el equipo. Hay otra tabla que sugerirá acciones adicionales, teniendo en cuenta todas las pérdidas..
Necesita conocer la potencia asignada a una casa o edificio. La potencia asignada es la potencia de todos los equipos que funcionan en la casa. Y la distancia desde el poste hasta el edificio de donde proviene el cable. Esta distancia es fácil de medir por ti mismo..
Asegúrese de tomar un pequeño margen de calibre del cable antes de realizar el cableado..
Con una sección transversal más grande, el cable se calienta menos y el aislamiento, junto con él. Esto significa que se reduce la probabilidad de que se produzca un incendio o un cortocircuito. Además, muy a menudo sucede que se puede agregar la cantidad de electrodomésticos en la casa. Digamos que pones un refrigerador, aire acondicionado y una estufa eléctrica. Un año después, decidieron comprar una computadora, una tostadora, dos televisores y algo más que funcione con electricidad. El cableado simplemente no tiene suficiente potencia para soportar tanto equipo. Deberá asegurarse de que el equipo potente no se encienda al mismo tiempo, o cambiar completamente el cableado. O simplemente puede colocar el cableado de antemano con un margen de sección transversal. Es más racional: no tendrás que sufrir más tarde.
Cálculo actual
También es posible seleccionar la sección de cable actual. Para ello es necesario realizar la misma recogida de datos en adhesivos, placas o ficha técnica. Solo que ahora no necesitamos potencia en vatios, sino potencia actual en amperios. Las características indican la corriente que consume al máximo el dispositivo..
Recopilamos datos de todos los dispositivos nuevamente y los resumimos. Y también traducimos todo en una unidad, de manera similar: 1mA (miliamperios) = 0.001 A y 1A = 1000 mA. Por ejemplo, 2,3 A son 2300 mA. Es solo que a veces, por alguna razón, indican exactamente en miliamperios..
La primera tabla que se muestra arriba puede determinar la sección transversal no solo por la cantidad de vatios. También es una tabla para determinar la sección transversal de cables para energía y corriente al mismo tiempo. Es decir, tendrás que volver a trabajar con ella. Tenga en cuenta: los números no son todos. Por ejemplo, tiene un consumo de corriente de 25 amperios y necesita cable de cobre. Este número no está en la tabla. Elegimos un valor mayor. Es igual a veintisiete amperios, por lo tanto, guíese. Resulta que la sección de cable de corriente requerida es de 4 milímetros cuadrados.
¡Nunca elija un valor más bajo para ahorrar dinero! En el mejor de los casos, el disyuntor se disparará y detendrá el suministro de electricidad. Si no existe tal máquina, y este es el peor de los casos, entonces existe una alta probabilidad de falla del equipo o incluso de un incendio. No escatime en la seguridad de su hogar y de usted mismo.
Alambrado
Sin embargo, cuando la corriente fluye a través del cable, el conductor se calienta. Mucha corriente, mucho calor. De lo que estamos hablando: el tendido del cable puede estar cerrado o abierto. Cerrado es cuando el cable está debajo de una tubería especial. Abierto: cuando no está cubierto por nada, es decir, un cable desnudo pegado a la pared.
Aquí puedes hacer trampa. La temperatura será diferente para diferentes secciones transversales de conductor, incluso si el valor actual permanece sin cambios. Esto significa que si el cable está abierto, una sección más pequeña es bastante aceptable. El calor irá al aire y el cable, en consecuencia, se enfriará..
Los cables con una sección transversal pequeña, en tuberías, canales de cable o una pared, no podrán enfriarse, el calor no tiene adónde ir. Por lo tanto, cuando el enrutamiento de cables está cerrado, solo se necesita una sección transversal mayor, de lo contrario, el aislamiento se deteriorará. También hay una mesa que te ayudará a elegir un director, teniendo en cuenta su colocación. El principio sigue siendo el mismo: conductores de cobre o aluminio, corriente y potencia..

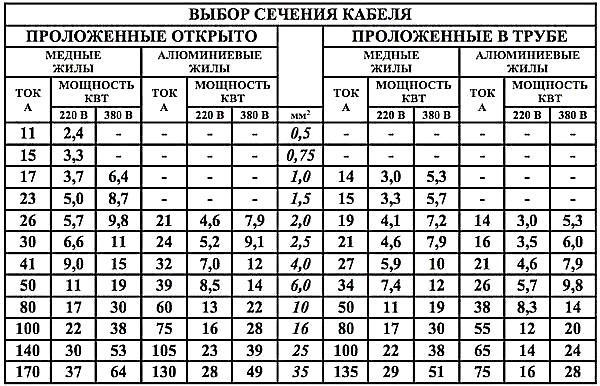

Tabla de enrutamiento de cables:
Pero puede confundirse. Por ejemplo, necesitamos un conductor de cobre con una potencia de 7.3 kW (7300 W). La red es monofásica, la pondremos cerrada. Miramos el plato. Recordamos que todo se toma según los valores máximos. Encontramos el número 7,4 kW. Y vemos que la sección requerida será de 6 milímetros cuadrados..
O queremos colocar el conductor de aluminio abiertamente. Sabemos que la corriente de dispensación es de 40 amperios. Hay un número 39 en la tabla. ¡No puedes! Tomamos más – sesenta amperios. Vemos que compraremos un conductor con una sección transversal de diez milímetros cuadrados. Y si lo cerramos, entonces 16. Y no nos equivocamos, y hay una reserva. Antes de comprar un cable, lleve consigo una pinza y la primera placa. Por si acaso, compruebe: ¿tiene el mismo diámetro? Si, de hecho, resulta ser menos de lo indicado, entonces no tome este cable!
