El desarrollador asume parte del trabajo. El trabajo de techado es responsable, pero no complejo. Cubrir el techo con una hoja perfilada con sus propias manos es una tarea factible para un artesano. Solo necesita seguir la secuencia de acciones y seguir reglas simples.
Techos de cartón ondulado, instrucciones para la selección de material.

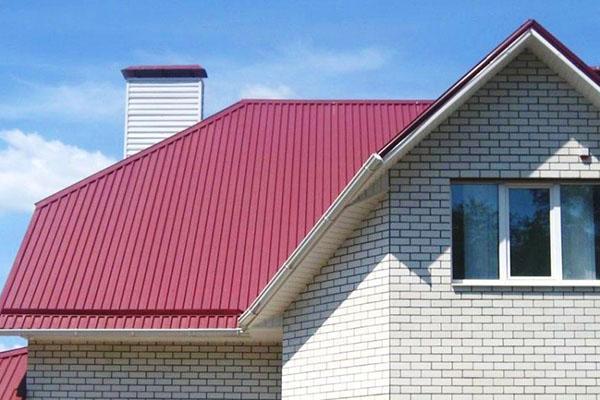

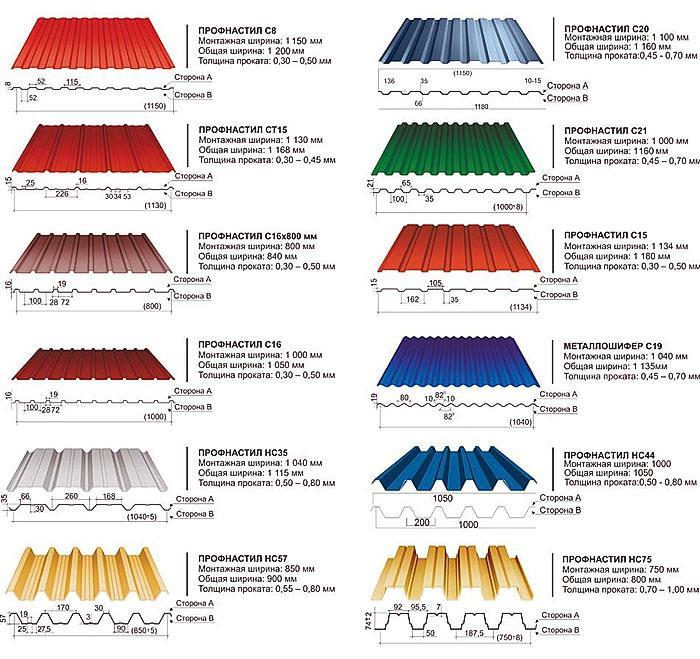

El cartón ondulado es duradero y fácil de usar. Adecuado para pendientes planas, empinadas, techos complejos. Las láminas de 1,5 a 12 m de largo con una graduación de tamaños cada 0,5 my un ancho de trabajo de 0,8 a 1,2 m se forman con depresiones en forma de trapecio, una onda. Los fabricantes confían en la regulación GOST 24045-2010 sobre productos de láminas de perfil con corrugaciones trapezoidales.
El propósito del material está determinado por las propiedades técnicas de la indexación de letras:
- Н (soporte de carga) – diferente altura de ondulación 45–160 mm, espesor de chapa, reforzado con nervaduras longitudinales adicionales, soporta cargas extremas;
- NS, PK (universal, para techos): las ranuras perfiladas a lo largo de los estantes permiten soportar cargas de nieve y viento sin restricciones en la resistencia al viento del techo, altura de 20 a 45 mm;
- C (pared): se usa con restricciones: la altura de los estantes se toma al menos 20 mm, el torneado se vuelve más frecuente o sólido.
La elección de este tipo de techado se ve estimulada por las siguientes ventajas:
- duración de la operación con un mantenimiento mínimo;

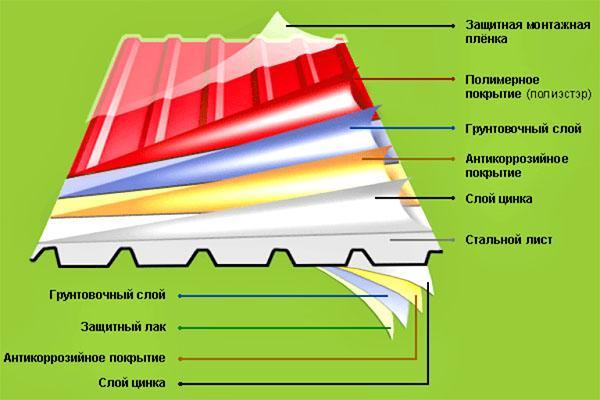

- El recubrimiento de polímero dura hasta 50 años, el período de garantía es de hasta 20 años..
- fuerza con poco peso;
- la amplitud de la paleta de colores;
- disponibilidad de bricolaje de cubiertas para techos con chapa perfilada.
De las deficiencias, el efecto de batería se reconoce como significativo: la transmisión del sonido de gotas que caen con posible amplificación. La colocación de una capa de aislamiento elimina el defecto de resonancia..
Techos de cartón ondulado, tecnología.
Elegimos una hoja corrugada, el punto de referencia es la inclinación del ángulo de la viga. El dispositivo del techo del techo con una hoja perfilada con sus propias manos da espacio para la selección del material. Se utiliza como perfil de techo y pared con una altura de ondulación de al menos 20 mm. Y en los toldos sobre el porche, una cubierta plana de bloques de servicios públicos es menos aceptable..
Para reducir el costo de construcción, se permite una combinación de techo y lámina perfilada de pared con el mismo ancho de corrugación. En áreas con un cambio en la geometría en la dirección de una disminución del ángulo, se permite un desajuste en la altura del perfil. Cómo cubrir el techo: el desarrollador decide.
Los arañazos y otros daños en el revestimiento anticorrosión se tratan con un revestimiento protector inmediatamente durante el almacenamiento.
El requisito general es limitar la reducción de ángulo. Para techos planos de edificios auxiliares, el límite para reducir el ángulo es de 8 °, para residencial – 10 ° con el dispositivo de un revestimiento de tablero sólido o de láminas OSB.
La caja se descarga desde un ángulo superior a 15 °. Paso de descarga:
- S-20 – 0,2-0,3 m;
- S-21 – 0,3–0,5 m;
- NS-35, S-44 – 0,5 ma 15 °, más de 15 ° – hasta 1 m; carga admisible 0,43–0,76 t por m2.
Nodos clave del techo de cartón ondulado.
Las vigas descansan de manera confiable sobre el Mauerlat, pero la instalación esperará hasta que se coloque y pegue la membrana conductora de vapor. La deshumidificación prolongará la vida útil del aislamiento, la película no permitirá que una corriente de aire expulse pequeñas fracciones de la torta de aislamiento de lana mineral..

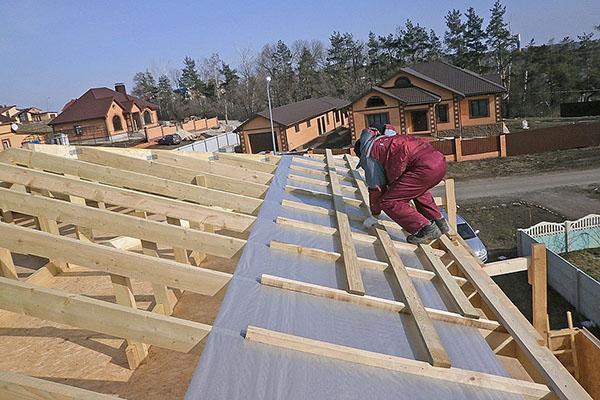

Se une una contrarejilla a los clavos en la parte superior de la membrana. El propósito de la madera de 20-40×50 es crear un espacio de ventilación para ventilar el aislamiento y el techo. En las heladas y el calor, la brisa se extenderá hasta la cresta. No se formará condensación en el interior de las hojas. El perfil metálico de LSTK en la construcción privada no está muy extendido. La tecnología del trabajo es idéntica, por lo tanto, el tipo de material no se destaca por separado..
Las piezas de madera están clavadas. La fijación de placas OSB está permitida con tornillos autorroscantes.
De acuerdo con las dimensiones tabulares, se determinó la frecuencia de colocación de la caja, clavamos las tablas necrompletadas, la losa. Las juntas están dispuestas en el centro de la viga de contrarejilla. Se compra principalmente madera aserrada de coníferas.
La instalación de los 3 elementos enumerados se lleva a cabo en etapas de abajo hacia arriba, como se muestra en la foto. Es necesario lograr la superficie más plana sin cambios bruscos de altura en las articulaciones..
El álamo temblón y el abedul se rechazan: uno es de corta duración y débil: se romperá debajo del pie durante la instalación, el otro está sujeto a deformaciones y torsiones excesivas.
Fijación de la chapa perfilada en el techo.
Estamos preparando los sujetadores para el cartón ondulado. Necesitará tornillos autorroscantes anodizados para metal con un taladro en el extremo y puntiagudos con una rosca fina. Se requiere una junta de goma debajo de la cabeza. La fuerza es más fácil de aplicar a la cabeza hexagonal. El receso transversal es más difícil de golpear.
Consumo medio: 7,5 piezas por 1 m2. Necesitará tornillos autorroscantes de 4.8×30 para las láminas y 4.8×50 (60) para los elementos adicionales. De la herramienta, necesitará un destornillador con dos baterías y un bate, una amoladora angular con un disco de 1 mm de espesor para cortar a lo largo de longitudes, esquinas, bridas de complementos.

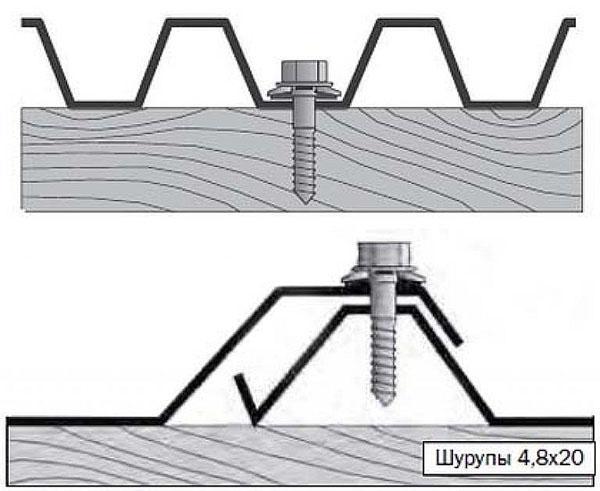

Los expertos discuten: ¿cómo solucionarlo? El tornillo autorroscante del estante inferior sujeta la hoja perfilada de forma más fiable. El soporte superior es seguro en términos de fugas en el espacio debajo del techo cuando el agua derretida se estanca en una pendiente suave. Son posibles combinaciones con sujetadores. Los fabricantes insisten en sujetar de la primera forma: en deflexión..
Para un tornillo autorroscante montado verticalmente, la junta de sellado sobresale uniformemente por debajo de la cabeza 1 mm en un círculo.
En la cresta y la cornisa, se colocan tornillos autorroscantes a lo largo de la ola, en el medio de la hoja, a una distancia en cada tabla de listones. Las uniones de las láminas se unen mediante 2 ondas. Marque los tornillos rotos con balizas para cerrar el agujero sin mucha búsqueda.
Instalación de una hoja perfilada en el techo, instrucciones.
La cantidad de hojas verticales que se necesitan depende del constructor. Pedir una hoja de tamaño completo sin conexiones posteriores está justificado económicamente. Pero tendrás que esperar la entrega..
Las hojas de longitud estándar se apilan de dos formas:
- a lo largo del cordón en orden, comenzando desde abajo;

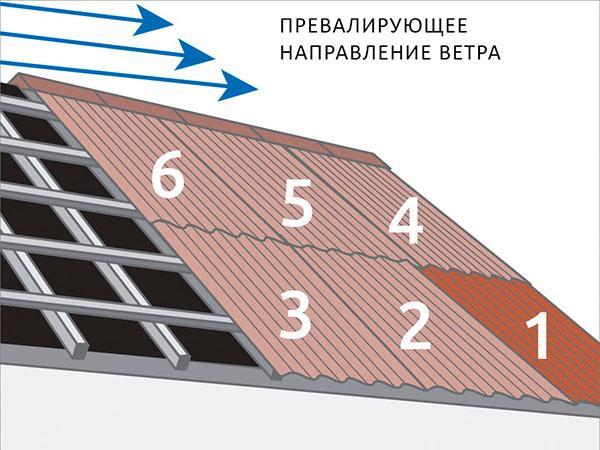

- de forma libre de errores según el esquema como en la foto.
Las primeras hojas de cartón ondulado están unidas a un tornillo autorroscante en el medio. Es necesario un voladizo de 4 a 5 cm más allá del punto más bajo de la viga para optimizar la ventilación natural e instalar los aleros. Luego, el conjunto se fija entre sí después de 0,5 m. Después de una verificación de control de la uniformidad de la colocación a lo largo del voladizo del techo, finalmente se unen las láminas perfiladas..
Cuando el ángulo de inclinación del techo es inferior a 15 ° y la profundidad de la ondulación es inferior a 20 mm, la hoja adyacente se superpone a 2 ondas de la anterior. Aumentar el ángulo permite cubrir solo 1 onda. Si hay una ranura de drenaje en el estante inferior, debe cerrarse..
La fila superior se superpone a la anterior. La cantidad de superposición relativa a la inclinación del techo:
- hasta 15 ° – 200 mm;
- hasta 30 ° – 150 mm;
- más de 30 ° – 100-150 mm.
Incluso con zapatos blandos, no puede pisar la cresta del cartón ondulado; se doblará.
Registro de pilares en el techo de cartón ondulado.

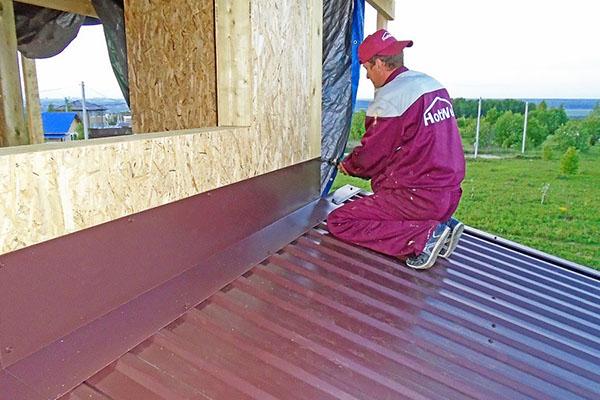

Junto al cartón ondulado a la pared: evita la fuga de humedad y la nieve sopla debajo del cartón ondulado en la unión. La pieza de esquina está fabricada con un revestimiento de polímero de 2 m de largo, galvanizado de 2,5 m.
La barra de apoyo para el cartón ondulado se fija a través de la onda superior. Aquí es donde entran los sujetadores largos. Es recomendable comprar un juego completo de componentes de un fabricante: al menos no habrá diferencia de color..

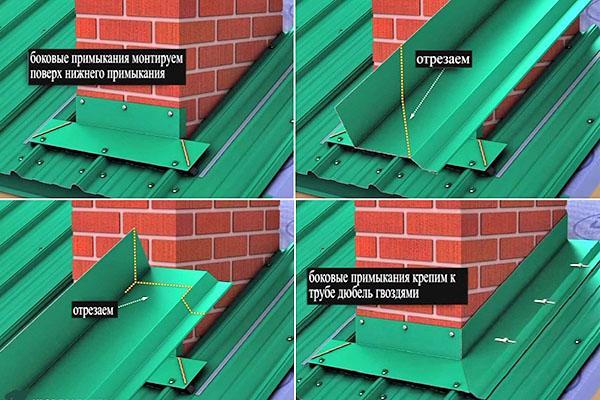

Es difícil realizar por primera vez el apoyo a la tubería en el techo de cartón ondulado. Las alas de la plataforma de derivación de la chimenea se ajustan, cubriendo firmemente la tubería. El borde superior se presiona apretando los tornillos en las clavijas.
La hoja perfilada adyacente tendrá que reinstalarse, una manipulación forzada en nombre de evitar fugas. Sin instalar un sello poroso que copie el perfil, esta acción será a medias. Y el sellado indispensable de la costura vertical.
La ubicación de la tubería en la parte inferior del techo dicta la necesidad de instalar un protector contra la nieve..
Aleros voladizos de un techo de cartón ondulado

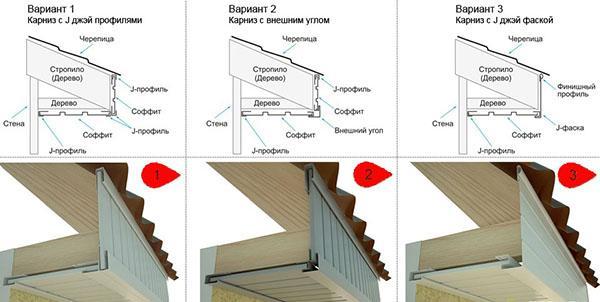

El enmarcado del voladizo inferior evitará que la madera se moje, el aislamiento se despeine y dará un aspecto estricto a la estructura. Presentamos una selección de 3 opciones de diseño equivalentes para el voladizo en las patas de la viga..
La instalación comienza desde la parte inferior de la pared. En las dos primeras versiones, el plafón como tablero frontal es más rígido, no limitado por dimensiones verticales. No se necesitan tornillos autorroscantes con hexágono.

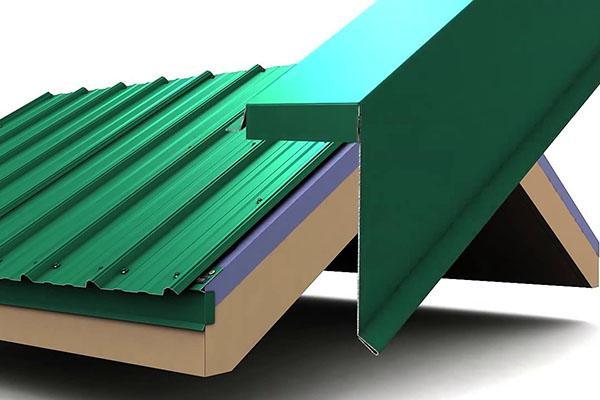

Para completar, queda instalar una placa final para proteger las vigas extremas con un voladizo de la hoja perfilada. La fijación a la viga se realiza a lo largo del borde inferior con una muesca de 25 mm.
Cumbrera de techo de chapa perfilada

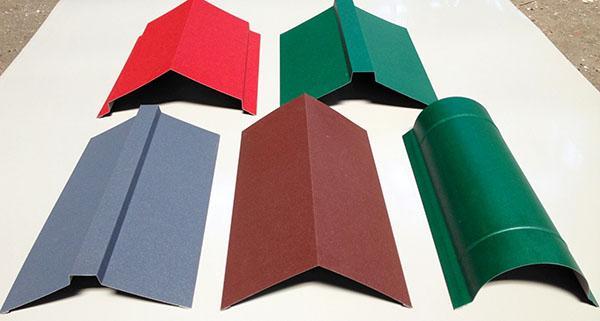

El espacio del borde superior de la intersección de las pendientes del techo se cubre con una tira de cumbrera. La forma de la cumbrera permite la circulación de aire para ventilar el espacio debajo del techo..
Secuencia de instalación:
- por el tamaño del ancho del estante (100–300 mm), la cinta de doble cara está pegada;
- se instala un sello poroso;
- de acuerdo con la marca, se cortan 50 mm de la barra de soporte y el soporte vertical, la curva superior se corta en profundidad, los extremos del perfil se doblan en ángulo recto (o se instala un tapón estándar);
- se aplica sellador al sello;
- la cresta se instala con un acercamiento a la placa final;
- fijación con tornillos autorroscantes.

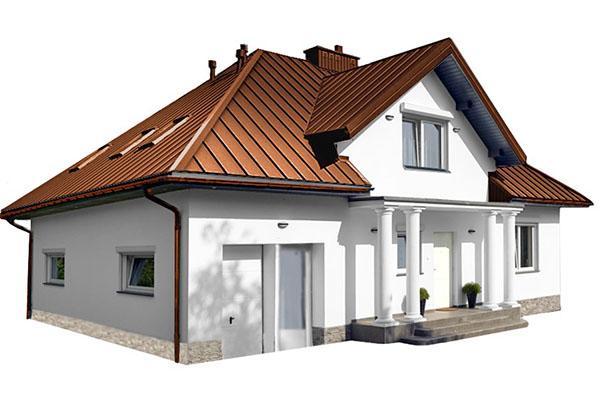

El techo, ensamblado a partir de una hoja perfilada con sus propias manos, adquirió la apariencia de un todo único. Felicidades.
