El problema del agua caliente se vuelve relevante donde no hay un suministro de agua caliente centralizado: en casas de campo, ciudades privadas y casas de campo. Hoy en día, la instalación de un dispositivo listo para usar para calentar agua a las temperaturas requeridas requiere una importante inversión. Una forma alternativa de suministrar agua caliente es una caldera de calentamiento indirecto, que puede hacer usted mismo. Su ventaja es que el suministro de agua caliente de los locales residenciales se realiza de manera económica y con costos financieros mínimos..
Características y diagrama de la fabricación de una caldera de calefacción indirecta con sus propias manos.

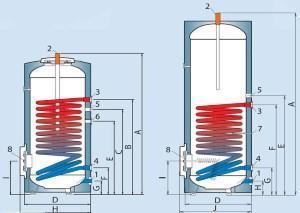

En apariencia, una caldera de calentamiento indirecto es un gran tanque de almacenamiento, independiente de las fuentes de energía (gas, electricidad, etc.). En el interior del depósito, fabricado con material resistente a la corrosión, hay un tubo en forma de espiral por el que circula el refrigerante. El agua fría se suministra al tanque a través de una tubería de entrada, generalmente ubicada en la parte inferior. El agua en la caldera se calienta de manera uniforme debido al portador de calor en movimiento del sistema de calefacción. La tubería de salida de agua caliente se instala en la parte superior. Para facilitar su uso, las tuberías están equipadas con válvulas de bola. El exterior del tanque está cubierto con una capa de aislamiento térmico..

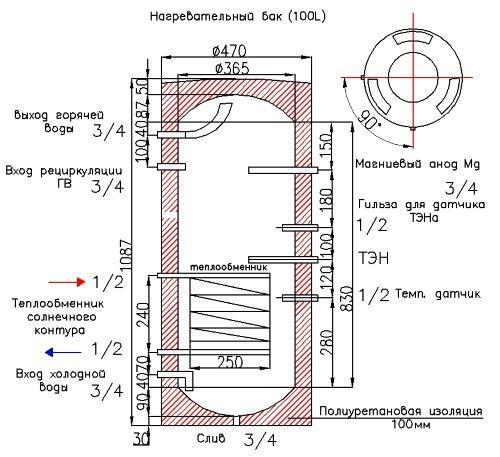

A continuación se muestra un dibujo de la fabricación de una caldera de calentamiento indirecto con un volumen de 100 litros:

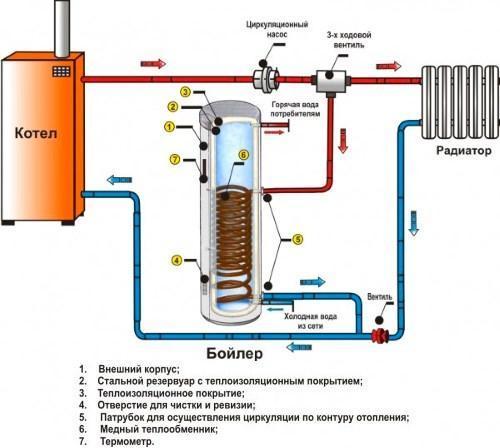

Diagrama esquemático del funcionamiento de la caldera:
El agua de calentamiento de la caldera ingresa al tanque del calentador de agua, donde, al pasar a través de un tubo en espiral, se convierte en agua fría en la salida. El agua enfriada de retorno fluye de regreso a la caldera..
Ventajas y desventajas de una caldera de calefacción indirecta.
Ventajas de usar una caldera de bricolaje:
- conexión al sistema de calefacción central;
- instalación cerca de una caldera de calefacción;
- costos insignificantes para la instalación del circuito;
- reducción significativa del consumo de energía;
- suministro de agua a temperatura constante.
Las desventajas incluyen las siguientes:
- se requiere un área grande o una habitación separada para instalar una caldera;
- se necesita mucho tiempo para calentar un gran volumen de agua, mientras que el calentamiento de las instalaciones se llevará a cabo a una intensidad menor;
- rápida formación de depósitos en el tubo serpentino que requiere una limpieza química o mecánica dos veces al año.
Esta opción para obtener agua caliente es adecuada durante la temporada de calefacción. En otras ocasiones, el papel del refrigerante puede desempeñarlo un elemento calefactor eléctrico integrado en el tanque de la caldera..
Luego, el agua se calentará con electricidad. En este caso, puede encender la caldera por la noche, cuando de noche, las tarifas bajas están vigentes o según sea necesario..
Hacer una caldera con tus propias manos.
Debido al principio de funcionamiento bastante simple, dicho dispositivo se puede fabricar de forma independiente. Ahora veamos cómo hacer una caldera de calefacción indirecta con sus propias manos..
Todo el trabajo en la fabricación de un calentador de agua consiste en ensamblar los componentes de la estructura:
Tanque
Un tanque se utiliza como tanque de caldera. Su volumen depende de las necesidades de agua caliente de los propietarios de la casa y se calcula a partir de la cantidad de 50 a 70 litros por persona al día. Aproximadamente una caldera de 200 litros es adecuada para una familia de 4.

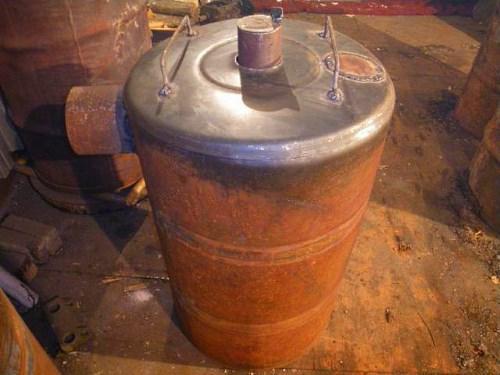

Para el dispositivo de calentamiento, el tanque debe estar hecho de acero inoxidable, aleaciones de aluminio u otro material resistente a la corrosión. Alternativamente, un cilindro de gas, pero sus paredes primero deben limpiarse e imprimarse. Sin esta acción, el agua caliente olerá a gas..
Se hacen 5 orificios en el tanque: 2 en el lateral para el montaje de la batería, uno en la parte inferior para el tubo de entrada, uno en la parte superior para tomar agua y uno en la parte inferior para la válvula de drenaje. Para usar la caldera fuera de la temporada de calefacción, es necesario prever la instalación de un elemento calefactor. También se perfora un agujero inferior para ello. Los elementos de cierre o válvulas de bola están unidos a los orificios perforados.
Bobina
Un tubo de cobre o latón es adecuado para este elemento, cuyo diámetro y longitud dependen del volumen del tanque. En promedio, se calculan 1,5 kW de producción de calor del tubo serpentino por cada 10 litros. Puede utilizar un tubo de metal-plástico u otro metal con buena disipación de calor..

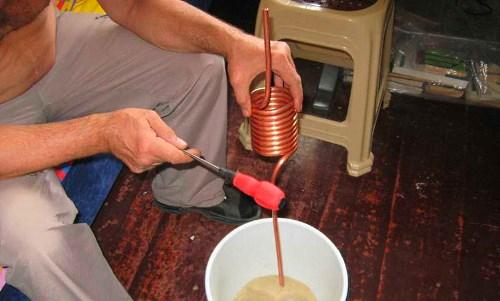

El tubo se enrolla en espiral sobre un mandril cilíndrico. Para hacer esto, puede tomar un tronco o una tubería de gran diámetro..
Al enrollar una bobina, es importante estar atento a los giros:
- para un mejor contacto de la superficie de calentamiento del tubo con el agua caliente, los bucles no deben tocarse entre sí;
- no debe hacer el bobinado con fuerza excesiva, entonces no será fácil quitar la bobina del mandril.
- El número de vueltas en la bobina se calcula a partir del volumen y la altura del tanque..
Aislamiento térmico
El exterior del tanque debe cubrirse con una capa de aislamiento. Es necesario aumentar la eficiencia y reducir las pérdidas de calor. Para el aislamiento del contenedor, es adecuada espuma de poliuretano, lana mineral o cualquier otro material aislante del calor, que se adhiere a la base con alambre, pegamento o bridas. Para una apariencia ordenada, es mejor cubrir el cuerpo del tanque con una lámina delgada de metal o un aislamiento de aluminio..
También puede aislar el tanque con otro recipiente de mayor diámetro. Para hacer esto, se inserta una caldera de bricolaje en un tanque grande y el muelle, de acuerdo con el principio de un termo, se llena con material aislante o espuma..
Montaje
El montaje de una caldera de fabricación propia se lleva a cabo después de la preparación de todos los componentes:

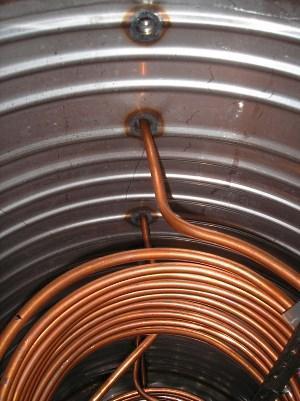

- una bobina en el centro o a lo largo de las paredes está montada dentro del tanque, las tuberías están soldadas a sus tuberías de entrada y salida;
- para una caldera de pie vertical, los soportes están soldados a la parte inferior, para un dispositivo con bisagras – bucles de “orejas”;
- el elemento calefactor está instalado;
- la caldera está bien cerrada con una tapa;

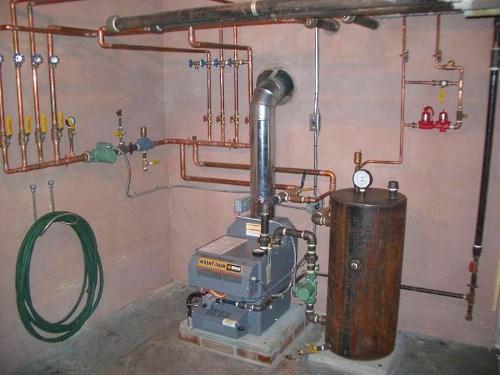

- conectar la bobina de acuerdo con el esquema para fabricar una caldera de calefacción indirecta con sus propias manos al circuito del sistema de calefacción;
- conexión de la tubería de entrada / salida de agua;
- tubería a la cocina o al baño en el punto de extracción.
