Si se requiere cableado eléctrico en una casa o apartamento, debe elegir el cable correcto. Una de las opciones es un cable de alimentación VVG. Para determinar si dicha variedad es adecuada, debe saber qué características tiene..
Cable vvg – ¿que es?

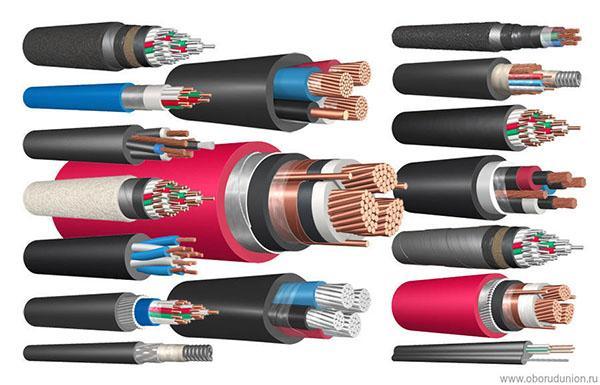

El cable en sí tiene un diseño especial: conductores aislados entre sí y encerrados en una funda. Los conductores también se denominan conductores. El cable puede contener un núcleo o varios. El caparazón a veces está encerrado en una armadura, una capa protectora. Los núcleos pueden estar hechos de aluminio o cobre. Hay muchos tipos de cables eléctricos. Para distinguirlos según sus características, se utiliza el marcado en forma de letras. Cada uno de ellos tiene su propio significado..
- A – el conductor está hecho de aluminio;
- B – cloruro de polivinilo;
- Г – la letra inicial de la palabra “desnudo”, significa sin armadura.

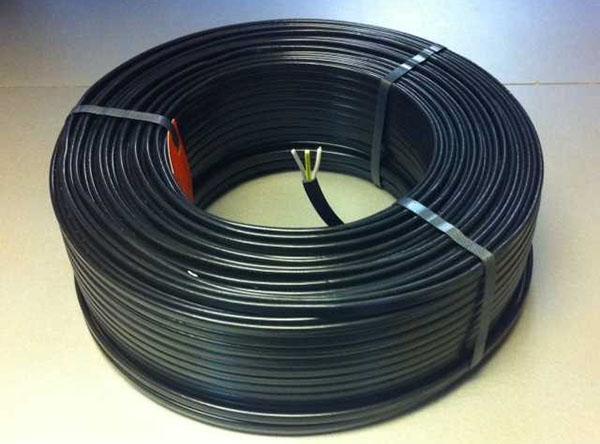

Ahora averigüemos qué es un cable VVG. Dado que no hay una letra “A” en su abreviatura, los conductores son de cobre. Dos letras “B”: evidencia de que los conductores y todo el cable están aislados con cloruro de polivinilo. La presencia de la letra “L” significa que el cable no está protegido. Se parece a esto.
Cable de alimentación vvg – características del dispositivo

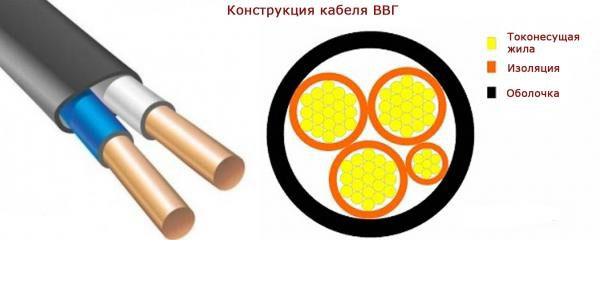

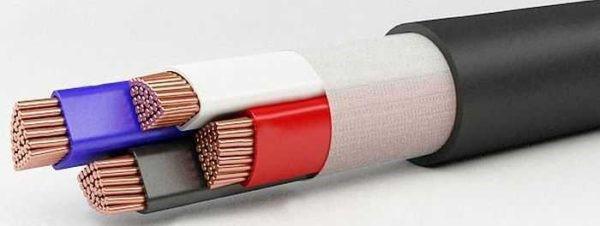

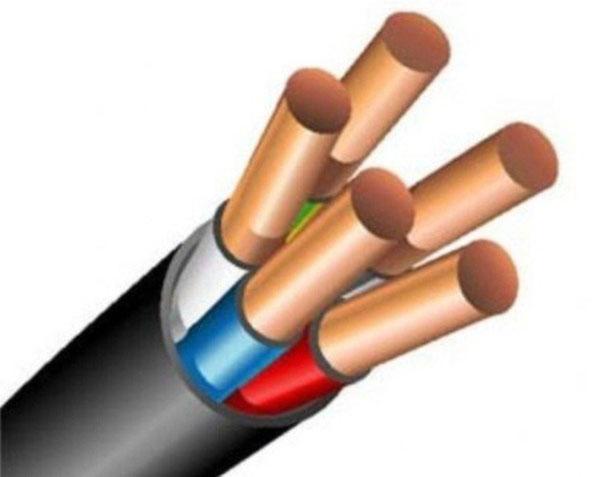

Echemos un vistazo más de cerca al diseño del cable VVG, así como a sus características. Como puede ver en la imagen, el cable tiene conductores aislados entre sí. La figura muestra dos venas: blanca y azul. Pero este cable puede tener hasta cinco núcleos. También hay opciones de un solo núcleo. Si hay varios conductores, están pintados de diferentes colores. En los cables de alimentación vvg, como regla, el siguiente valor es:
- amarillo con rayas verdes – puesta a tierra;
- azul con una raya blanca – conductor neutro;
- otros colores – fase.

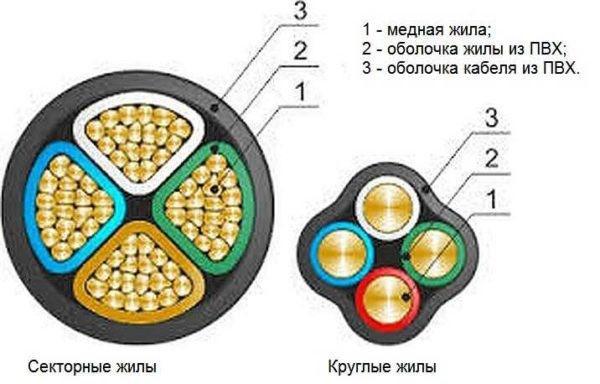

La división por tipo de cables VVG se basa en la forma de los núcleos. Se pueden realizar en forma de secciones o círculos. Como regla general, en cables con secciones hay varios conductores, y si el núcleo es redondo, la mayoría de las veces es uno..
Si consideramos la configuración del cable, puede ser plano o redondo, así como en forma de triángulo o pentágono. Depende de cuántos vivan en él y de qué tipo de seccionales o redondos sean..
Tipos de cable vvg
Vvg es una abreviatura de cable convencional, pero puede modificarse. Esto se refleja en la adición de letras adicionales. Por ejemplo, la adición “ng” significa que este tipo de cable no es combustible. Se usa más en habitaciones que tienen un mayor grado de riesgo de incendio. Si también se agregan letras a la marca vvgng, el cable tiene las siguientes diferencias:
- HF: la carcasa está hecha de plástico, en el que se reduce el contenido de cloro. Por tanto, el humo que sale durante la combustión tiene un efecto menos tóxico. En consecuencia, cuando un cable de este tipo se incendia, hará menos daño..
- LSLTx: el aislamiento de los conductores y todo el cable está hecho de plastificante, que prácticamente no se quema y no forma humo. Aunque hay un mínimo de humo, casi no tiene efectos tóxicos en el medio ambiente. Este tipo de cable de alimentación VVG funciona incluso en caso de incendio. Su aplicación: líneas de CA (voltaje – no superior a 1000 V) o corriente continua (voltaje – no superior a 1500 V). Se utiliza para publicar en organizaciones sociales..
- FRLS: los conductores tienen un sistema de protección adicional: dos cintas, que incluyen mica. Debido a esto, el cable es muy confiable, por lo que se usa donde existe un mayor grado de riesgo de explosión..
- LS: aislamiento de material que casi no produce humo cuando se quema.
Cuando el cable eléctrico se coloca en el interior, se realiza un tendido individual o en grupo. Si consideramos específicamente el cable de alimentación vvg, es mejor utilizarlo para una sola instalación. En este caso, también prácticamente no se quema. ¡IMPORTANTE! Cuando se requiere una junta de grupo, aquí se debe aplicar uno de los tipos de modificación VVGNG. Cuál depende del grado de riesgo de incendio de la habitación.
Cable vvg – especificaciones
Para aplicar un cable en una situación específica, necesita saber qué parámetros tiene. Las características del cable de alimentación VVG son las siguientes:
- La temperatura mínima de colocación es de 15 ° F helada. Si la temperatura es más baja, es necesario calentarla. Pero es mejor no hacer esto, porque el procedimiento es bastante complicado. Sin calentar a bajas temperaturas, el cable es muy rígido, por lo que prácticamente no se dobla.
- Temperatura confortable a la que se puede operar el cable: de 50 ° F a 50 ° C.
- Se permite el calentamiento de conductores hasta 70 ° C. En este modo, pueden funcionar durante mucho tiempo. Es posible que la temperatura suba a 90 grados, pero esto es a corto plazo. Este modo ya se considera de emergencia. Si ocurre un cortocircuito, algunos tipos de cable VVG continúan funcionando normalmente cuando los núcleos se calientan a 250 °.
- Vida útil: 30 años, 5 años de garantía..
- Tiempo mínimo de resistencia al fuego: 3 horas..
- El radio de curvatura más pequeño al tender: cable de un solo núcleo – diez veces el diámetro de su sección transversal, cable de varios núcleos – 7,5 de diámetro.
- Tensión de red: 660 V, 1000 V.
- Valor de frecuencia – 50 Hz.
Dado que el cable vvg es producido por diferentes fabricantes, las características especificadas pueden variar ligeramente..
Corriente admisible a largo plazo del cable VVG
Cada cable tiene la corriente eléctrica más alta que puede conducir durante el funcionamiento normal. Además, su temperatura no superará la máxima posible. Este valor es variable porque depende de varios parámetros. Los principales son el tamaño de la sección transversal del conductor y el número de núcleos en el cable..
Además, el valor de la corriente permitida a largo plazo del cable VVG se calcula en función de cómo se colocará el cable, en el aire o en el suelo..
Es mejor no tender este tipo de cables eléctricos en el suelo, ya que su funda no está protegida..

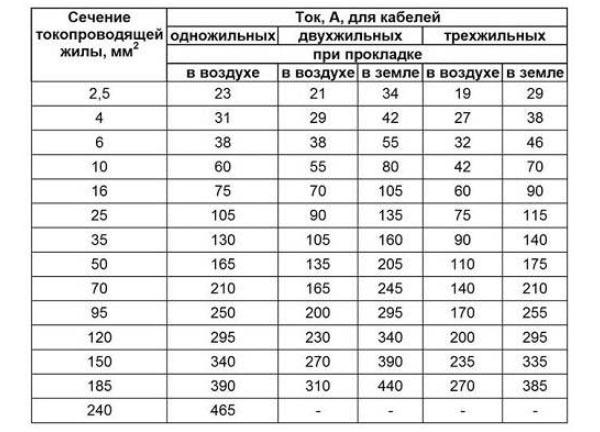

Si hay una gran necesidad de esto, debe colocar el cable en una tubería o corrugación. A continuación se muestran algunas cifras de la corriente admisible para diferentes tipos de tendido..
Dónde y cómo se usa el cable vvg
Este cable funciona bien en habitaciones con alta humedad, incluso resistiendo el 98%. Lo mejor es colocarlo sobre superficies que no se quemen: hormigón, ladrillo, paneles de yeso. Además, las bases deben ser tales que excluyan la posibilidad de deformación mecánica de los alambres. Sin embargo, el cable de alimentación VVG también se puede colocar en forma de línea aérea. Solo es necesario garantizar su sujeción confiable..
El cable es apto para el cableado en todo tipo de edificios residenciales. Es cierto que en las casas de madera se requerirá un enfoque especial. Aquí debe tener en cuenta dos puntos: elija uno de los tipos de cable no combustible VVG y colóquelo en un canal de cable especial, protegido del fuego. También puedes usar una funda de metal..
Este cable también es adecuado para empresas industriales. Se utiliza en centrales eléctricas, incluso nucleares. Con su ayuda, hacen cableado en luminarias, minas, colectores, canales, túneles. El cable tiene buenas características y un precio bastante bajo, por lo que es muy utilizado tanto por particulares, allí como en producción..
