carro colmena apilift El carro para colmenas Apilift es un “asistente” indispensable para el apicultor, necesario para el transporte de colmenas. Mover las casas de abejas a mano es extremadamente difícil. Son grandes y bastante frágiles, y su transporte debe ser lo más cuidadoso posible para no molestar a los insectos. Apilift perdona este trabajo al ayudar a levantar y descargar colmenas de todos los tamaños y pesos. Muchos apicultores hacen su propio levantamiento de colmenas usando simples instrucciones y dibujos paso a paso..

Carro colmena Apilift – características de diseño

El carro colmena Apilift tiene una estructura metálica lacónica y sin complicaciones, lo que implica una mitad móvil, un bloque de elevación y un mecanismo para sujetar el cuerpo..

Los principales elementos del carro.:

  1. Marco: hay dos de ellos en el diseño, estático y móvil. Uno de ellos actúa como base del cuerpo, el otro se ubica paralelo al primero y sirve para sostener de manera confiable la colmena. Para la fabricación del marco, se utilizan tubos de acero con una sección transversal cuadrada de varios espesores..
  2. Transporte: es este elemento el que representa la carga total del peso de la colmena. Varias abrazaderas laterales están unidas a sus restricciones transversales de esquina, que mantienen la colmena en la posición deseada. El tope central se utiliza para fijar la parte del cabrestante que se utiliza para bajar y levantar cargas..
  3. Cojinetes: la estructura contiene 6 cojinetes, 2 de los cuales están ubicados sobre ruedas y 4 en un soporte. Proporcionan un movimiento y un control sencillos del Apilift..
  4. Horquilla: una pieza en forma de ángulo sólido, colocada en el carro y diseñada para levantar una carga..
  5. Palanca: permite levantar la colmena a la altura requerida.
  6. Ruedas de soporte: se utilizan como riel soldado y se aseguran al marco apretando los pernos pasantes en la parte superior e inferior del marco.

El carro colmena Apilift es extremadamente simple. El elevador debe elevarse hasta la carga, ajustar el ancho de trabajo requerido con el soporte y el tornillo. Después de eso, debe usar una palanca para arrancar la colmena del suelo y moverla a la distancia requerida.

Dibujos y materiales requeridos

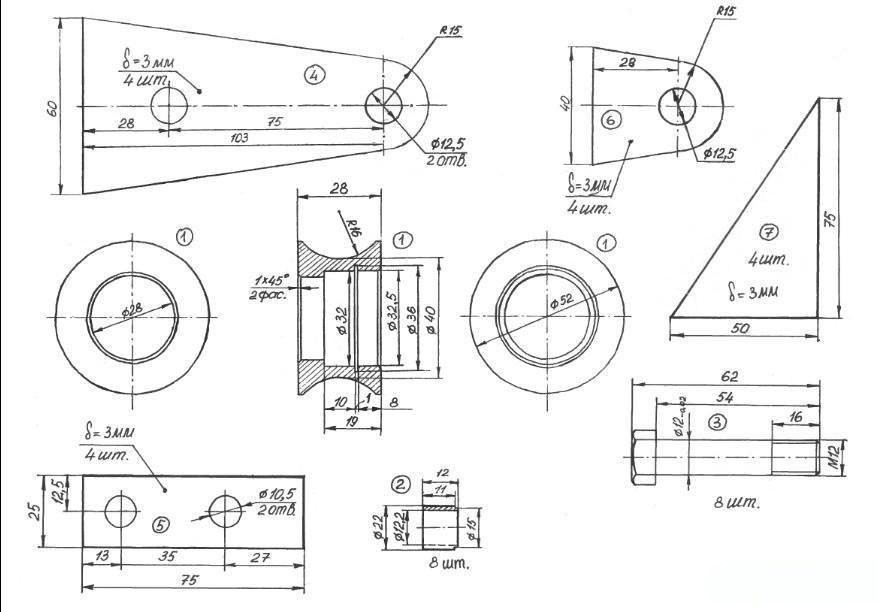

dibujo de montaje de carro

Los elevadores de tiendas para colmenas son costosos, por lo que muchos apicultores están tratando de ensamblar un elevador de abejas casero, habiendo preparado todos los materiales necesarios.:

  • varios tubos con parámetros 25×25, 30×20, 40×20;
  • tornillos М9 y М6;
  • resortes de tensión;
  • mango cubierto con material engomado;
  • cable de acero de 4 mm de espesor;
  • bobina (ancho interior 30 mm, exterior 50 mm, altura 40 mm) y un asa para enrollar el cable;
  • dos ruedas de 400 mm de ancho;
  • rodillos equipados con cojinetes;
  • Búlgaro;
  • cinta de construcción.

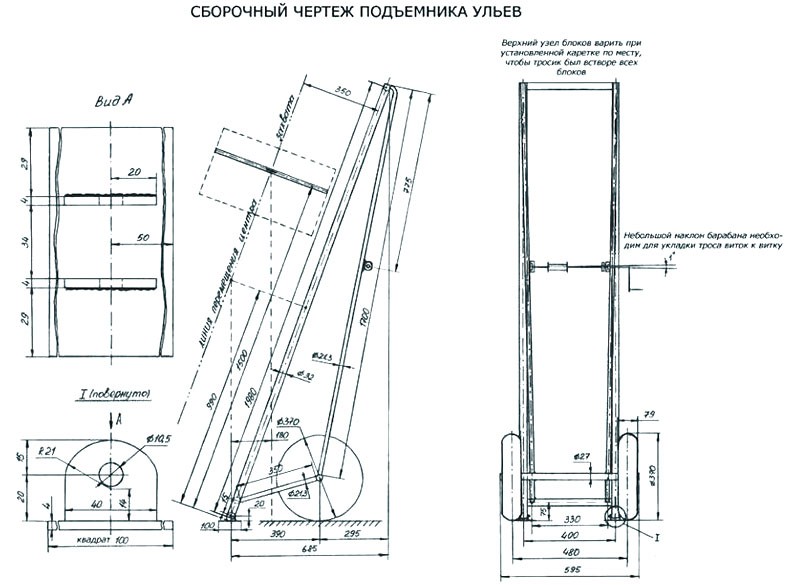

dibujo de montaje de carro de colmena apiliftEl apicultor puede descargar los dibujos del carro de colmenar con sus propias manos en Internet o dibujarlo él mismo, teniendo en cuenta las sutilezas y características individuales de las colmenas de abejas. El diagrama de montaje debe incluir un marco de soporte, un bloque con ruedas y el mecanismo de elevación en sí..

Fabricación de marcos

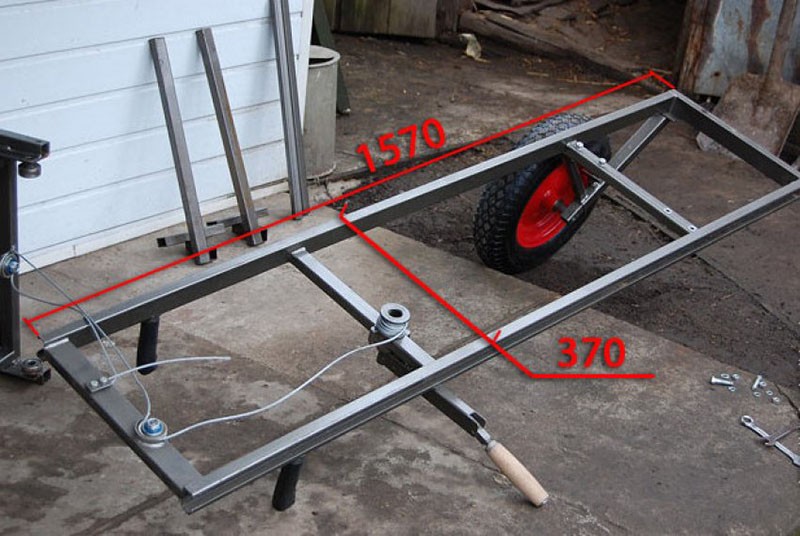

dimensiones del bastidor del carro

La base para la construcción del ascensor es el marco. Es con ella que es más conveniente comenzar a hacer un levantamiento con sus propias manos según dibujos, ya que este elemento es el más fácil de fabricar:

  1. Corte los tubos de acuerdo con los parámetros de Apilift, generalmente 1570 por 370 mm. Conecte los elementos entre sí de modo que obtenga un ángulo recto y suelde. Coloque la barra transversal superior transversalmente y suelde verticalmente, mientras que la inferior es mejor plana.
  2. Desde el lado exterior de los montantes de la estructura, realice un corte con un ancho de 20 mm.
  3. Atornille los tornillos M6 a la parte superior de la rejilla, se utilizarán como topes y evitarán que el carro se extienda más allá de la rejilla y sus límites.
  4. Mueva 15-18 cm desde la línea superior de la rejilla y suelde el mango para Apilift.
  5. Reforzar la estructura con dos travesaños galvanizados de 30×20 mm. Fije el tubo inferior a una distancia de 500 mm desde la parte inferior del marco, el tubo superior – 400 mm desde su parte superior.
  6. En el travesaño inferior, taladre los orificios en los que se ubicarán los pernos; aquí se instalarán los soportes de la rueda.
  7. Coloque un rodillo con cojinetes desde el lado frontal del marco en la mitad superior; se usará como un bloque de elevación. Suelde un cordón semicircular en los lados del rodillo, sostendrá el cable. Inserte el cable en el rodillo y, en el otro lado del borde del marco, coloque una fila de placas con pernos y sujete el extremo restante..

En la barra transversal más baja del carro, suelde la bobina para enrollar el cable; esto debe hacerse con un espacio de 120 mm desde los lados. Instale el eje del carrete en el cojinete y, desde el lado trasero, coloque una palanca con un mango de goma..

Fabricación de bloques de elevación

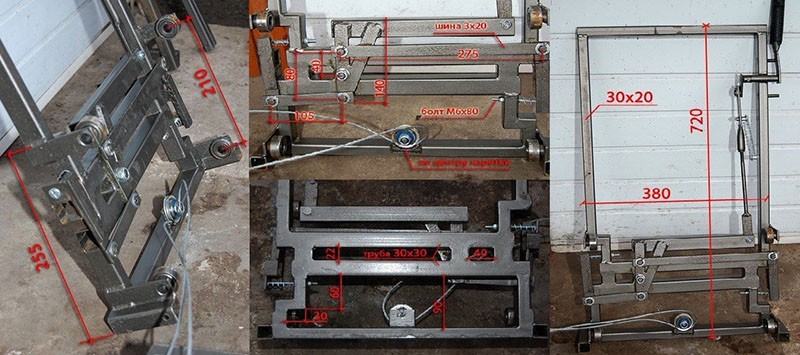

proceso de fabricación de carrosPara hacer Apilift con sus propias manos, corte tubos de acero con parámetros de 30×20 a un tamaño de 380×1720 mm. Suelde la bobina a la mitad del travesaño inferior, lo mismo que sobre el marco.

Para acomodar los cojinetes, haga soportes a partir de una barra de 3 mm. Asegúrese de que los cojinetes se muevan con facilidad en los tubos laterales de los puntales Apilift. Soldar tubos de perfil con parámetros de 25×25 mm a los soportes inferiores; aquí se colocarán los elementos de la horquilla.

A continuación, debe hacer las bisagras para las abrazaderas laterales. Deben encajar fácilmente en los tubos a través de las bisagras..

Mecanismo de movimiento

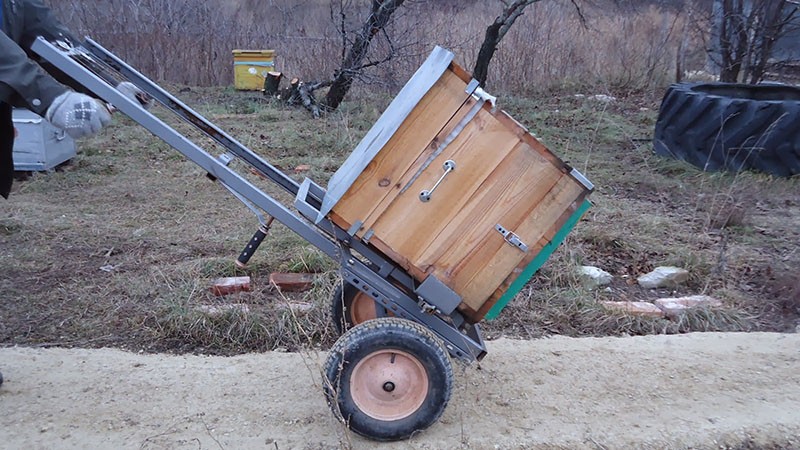

colmenas en movimientoEste es el paso más simple para ensamblar Apilift. Inserte un eje con cojinete en la rueda y fíjelo con una tuerca desde el lado exterior. Desde el interior, suelde un tubo de 290 mm al eje..

Para el soporte, suelde dos tubos de 30×30 mm. Esto debe hacerse en ángulo recto y las placas deben soldarse en los extremos de las tuberías para asegurarlas al marco. Las ruedas se moverán en relación con el soporte, por lo que el apicultor podrá ajustar el ángulo de inclinación del carro..

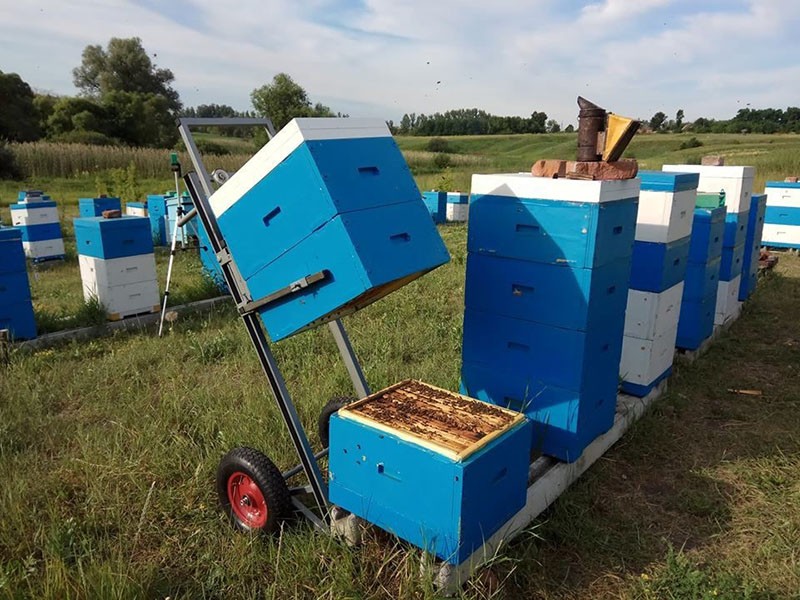

El carro para colmenas Apilift es un dispositivo indispensable para todo apicultor. Ayuda a levantar y mover colmenas y otras cargas. Con su ayuda, el trabajo en el colmenar se simplifica enormemente y la producción independiente de Apilift ayudará a ahorrar en la compra de un costoso carro de colmenar en la tienda..
